c99 C99
Tisk
Pro kontaktní přivařování

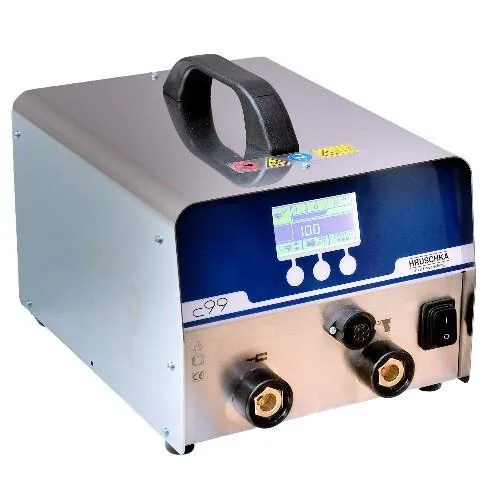

C99

K dispozici je 99.000 µF pro svařovací výkon. Nabíjecí napětí je plně nastavitelné v rozmezí 50 voltů až 200 voltů. Grafický displej, dobře čitelný i na slunci, ukazuje snadno čitelné informace o provedených úpravách a o současném stavu. Expresivní ikony a logicky postavené menu poskytují jasné strukturované informace operátorovi s pouhými třemi tlačítky - bez ohledu na jazyk. Přesně reprodukovatelné nabíjecí napětí, přesné sekvenční ovládání a trvalá kontrola nad všemi funkcemi zajišťují vynikající rovnoměrnost svařování. Integrovaná funkce vlastní kontroly poskytuje informace o kontrole bezpečnosti a o stavu kondenzátoru.

Svorníky

Kontaktní pistole P05-K

Zdvihová pistola P05-S



Ocel poměděná

Nerezová ocel

Hliník

Mosaz

Ocel poměděná

Nerezová ocel

Hliník

Mosaz

Závitové svorníky

M4 - M10

M4 - M8

M4 - M5

M4 - M8

M4 - M10

M4 - M8

M4 - M6

M3 - M8

  M10

M6

    M10 M8

Kolíky

Ø4 - Ø8

Ø4 - Ø8

Ø4 - Ø5

Ø4 - Ø7,1

Ø4 - Ø8

Ø4 - Ø8

Ø4 - Ø6

Ø4 - Ø7,1



Ø6

      Ø7,1

Kolíky s vnitřním závitem

M3 - M6

M3 - M6

M3

M3 - M5

M3 - M6

M3 - M6

M3 - M4

M3 - M5



M4

      M5

Zemnící kontakty

FL1/FL2

FL1/FL2

FL1/FL2

FL1/FL2

FL1/FL2

FL1/FL2

FL1/FL2

FL1/FL2

Svorníky s hrubým závitem

T5

T5



T5

T5



Dobře svařitelné

Svařitelné

Typ

C99

Zdroj svařovací energie

Hliníkové kondenzátory

Kapacita

99.000μF

Nabíjecí napětí

50 - 200V plně nastavitelné v krocích ± 1V

Maximální nabíjecí energie

1980 Ws při 200V

Sekvence svařování

Ø3 mm - 40 svorníků/Min. Ø10mm - 5 svorníků/Min.

Kontrola nabíjení

elektronické: primárně taktovaná, odolná proti zkratu, teplotně monitorována

Ovládání

mikrořadič: 16 bit, 20MHz, Flash

Displej

LCD: DSTN, 128 x 64 pixels, čitelný na slunci

Metody svařování

Kontaktní a zdvihové

Připojení kabelů

instalovaná pouzdra: 35/50 mm² s rychlým zámkovým systémem

Elektrické napájení

Elektrické napájení

Napájecí napětí

automatická volba (90 - 120 V, 50 - 60 Hz / 190 - 240 V, 50 - 60 Hz)

Spotřeba energie

500 VA (maximální) /

Skřín / Třída ochrany

Nerezová ocel: WS 1.4016 / IP23

Provozní podmínky

Teplota: -10...45° CC (Provozní), -10...70° (Skladovací) / Vlhkost :80%, bez rosení

Váha

8,1kg

Rozměry

235 x 185 x 285 mm (šířka x výška x hloubka)


×
