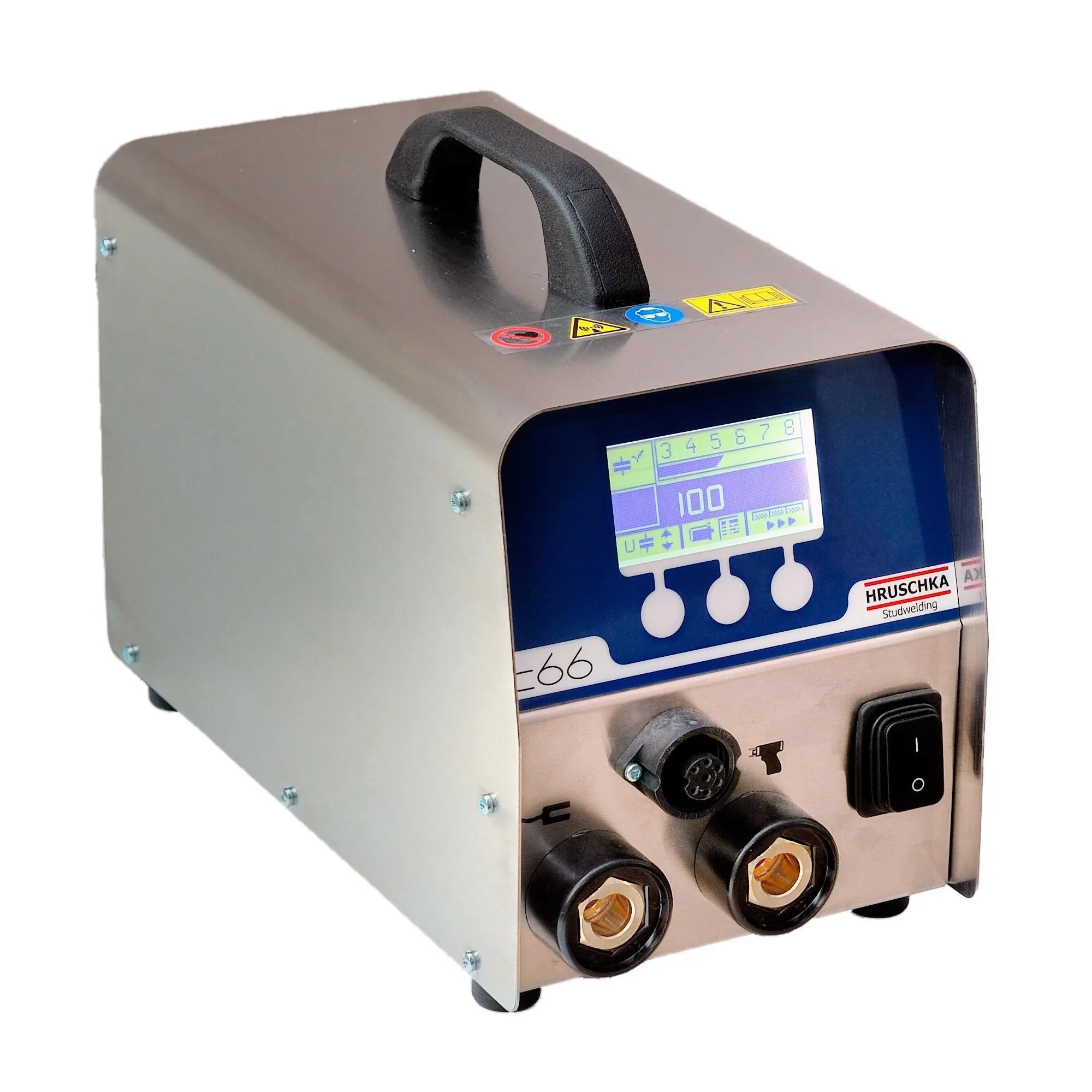

C66
Zařízení pro kontaktní přivařování svorníků C66 je jedním z nejmenších a nejlehčích jednotek ve své výkonnostní třídě na trhu a lze jej tedy použít i jako přenosné zařízení. Grafický displej, dobře čitelný i na slunci, ukazuje snadno čitelné informace o provedených úpravách a o aktuálním stavu. Expresivní ikony a logicky postavené menu poskytuje jasné strukturované vedení operátorovi s pouhými třemi tlačítky - bez ohledu na jazyk. Přesně reprodukovatelné nabíjecí napětí, přesné sekvenční ovládání a trvalá samočinná kontrola všech funkčních sekvencí zajišťují vynikající rovnoměrnost svařování. Vzhledem k použití automatického voliče napětí přístroj funguje bez problémů na všech napájecích systémech z 95 voltů na 120 voltů nebo 190 voltů až 240 voltů s frekvencí 50 nebo 60 Hz.
| Svorníky | Kontaktní pistole P05-K | Zdvihová pistole P05-S | ||||||
| Ocel poměděná | Nerezová ocel | Hliník | Mosaz | Ocel poměděná | Nerezová ocel | Hliník | Mosaz | |
| Závitové svorníky | M3 - M8 | M3 - M8 | M3 - M5 | M3 - M8 | M3 - M8 | M3 - M8 | M3 - M6 | M3 - M8 |
| M6 | ||||||||
| Kolíky | Ø3 - Ø7,1 | Ø3 - Ø7,1 | Ø3 - Ø5 | Ø3 - Ø7,1 | Ø3 - Ø7,1 | Ø3 - Ø7,1 | Ø3 - Ø6 | Ø3 - Ø7,1 |
| Ø6 | ||||||||
| Kolíky s vnitřním závitem | M3 - M5 | M3 - M5 | M3 | M3 - M5 | M3 - M5 | M3 - M5 | M3 - M4 | M3 - M5 |
| M4 | ||||||||
| Trny pro izolaci ISN | Ø2 - Ø5 | Ø2 - Ø5 | Ø2 - Ø5 | Ø2 - Ø5 | Ø2 - Ø5 | Ø2 - Ø5 | Ø2 - Ø5 | Ø2 - Ø5 |
| Zemnící kontakty | FL1/FL2 | FL1/FL2 | FL1/FL2 | FL1/FL2 | FL1/FL2 | FL1/FL2 | FL1/FL2 | FL1/FL2 |
| Svorníky s hrubým závitem | T5 | T5 | T5 | T5 | ||||
| Dobře svařitelné | Svařitelné |
| Typ | C66 |
| Zdroj svařovací energie | Hliníkové kondenzátory |
| Kapacita | 66.000μF |
| Nabíjecí napětí | 50 - 200V plně nastavitelné v krocích ± 1V |
| Maximální nabíjecí energie | 1320 Ws při 200V |
| Sekvence svařování | Ø3 mm - 40 svorníků/Min. Ø8mm - 5 svorníků/Min. |
| Kontrola nabíjení | elektronické: primárně taktovaná, odolná proti zkratu, teplotně monitorována |
| Ovládání | mikrořadič: 16 bit, 20MHz, Flash |
| Displej | LCD: DSTN, 128 x 64 pixels, čitelný na slunci |
| Metody svařování | Kontaktní a zdvihové |
| Připojení kabelů | instalovaná pouzdra: 35/50 mm² s rychlým zámkovým systémem |
| Elektrické napájení | Elektrické napájení |
| Napájecí napětí | automatická volba (90 - 120 V, 50 - 60 Hz / 190 - 240 V, 50 - 60 Hz) |
| Spotřeba energie | 500 VA (maximální) |
| Skřín / Třída ochrany | Nerezová ocel: WS 1.4016 / IP23 |
| Provozní podmínky | Teplota: -10...45° CC (Provozní), -10...70° (Skladovací) / Vlhkost :80%, bez rosení |
| Váha | 6,5kg |
| Rozměry | 155x185x285 mm (šířka x výška x hloubka) |
