Trhací nýt s velkou hlavou hliníkový s ocelovým trnem.

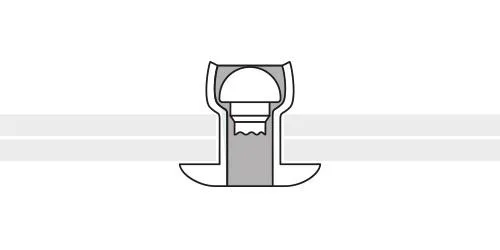

VH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 4,0       08  10,0     2,4 - 4,0  1 750     1 200      4,1 - 4,2       1010204008
   10    5,0 - 6,5        1010204010
   12    7,0 - 8,5        1010204012
   14    8,0 - 10,5        1010204014
   16   10,0 - 12,5        1010204016
   20   13,0 - 16,5        1010204020
4,8             08  14,0             2,5 - 4,0  2 600            1 850            4,9 - 5,0            1010204808
   10   4,5 - 6,0        1010204810
   12    5,5 - 8,0        1010204812
   14    7,5 - 10,0        1010204814
   16    9,5 - 12,0        1010204816
   18   11,5 - 14,0        1010204818
   20   13,5 - 16,0        1010204820
   24   17,5 - 20,0        1010204824
   26   19,5 - 22,0        1010204826
   30   23,5 - 26,0        1010204830
   35   25,5 - 31,0        1010204835
   40   29,5 - 36,0        1010204840
 5,0         10  14,0         4,0 - 6,0  2 700        2 000         5,1 - 5,2  1010205010
   12    6,0 - 8,0        1010205012
   14    7,0 - 10,0        1010205014
   16    9,0 - 12,0        1010205016
   18   11,0 - 14,0        1010205018
   20   13,0 - 16,0        1010205020
   25   16,0 - 21,0        1010205025
   30   21,0 - 26,0        1010205030

×
