VH2 AL/A2
Tisk
Velká hlava

AL/A2

Trhací nýt s velkou hlavou hliníkový s nerezovým trnem.

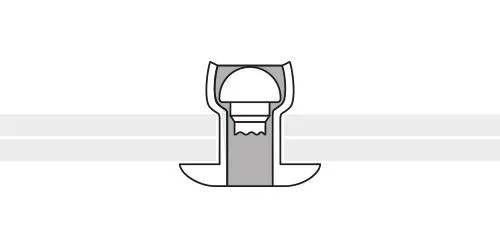

VH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 5,0  08  11,0  2,0 - 4,5  2 500  1 650  5,1  1020205008
   10    4,5 - 6,5        1020205010
   12    6,0 - 8,0        1020205012
   14    7,5 - 10,0        1020205014
   16    9,5 - 12,0        1020205016
   18    11,5 - 13,5        1020205018
   20    13,0 - 15,5        1020205020
   25    15,0 - 20,5        1020205025
   30    20,0 - 25,0        1020205030
 5,0  08  14,0  2,0 - 4,5  2 500  1 650  5,1  1020305008
   10    4,5 - 6,5        1020305010
   12    6,0 - 8,0        1020305012
   14    7,5 - 10,0        1020305014
   16    9,5 - 12,0        1020305016
   18    11,5 - 13,5        1020305018
   20    13,0 - 15,5        1020305020
   25    15,0 - 20,5        1020305025
   30    20,0 - 25,0        1020305030

×
