VH22 A2/A2
Tisk
Velká hlava

A2/A2

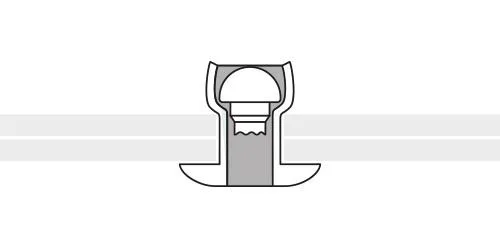

Trhací nýt s velkou hlavou nerezový s nerezovým trnem.

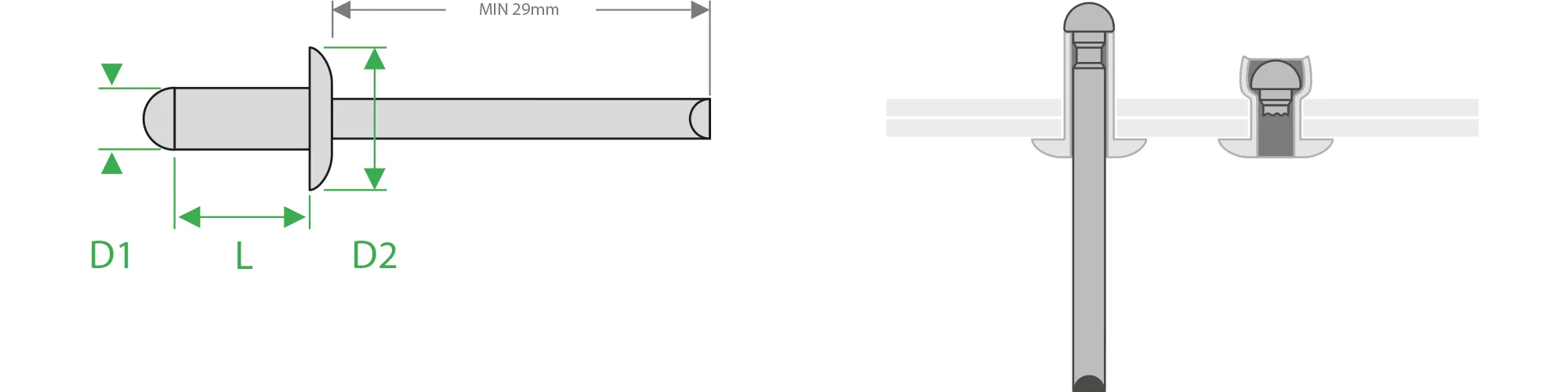

VH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 4,8  08  14,0  2,5 - 4,0  5 335  4 230  4,9  152024808
   10    4,0 - 6,0        152024810
   12    6,0 - 8,0        152024812
  14     8,0 - 9,5        152024814
   16    9,5 - 11,0        152024816
   20    11,0 - 15,0        152024820
   25    15,0 - 20,0        152024825

×
