ERM8 CU/ST
Tisk

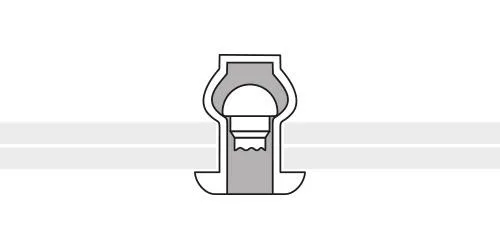

Uzavřený

CU/ST

Trhací nýt uzavřený měděný s ocelovým trnem.

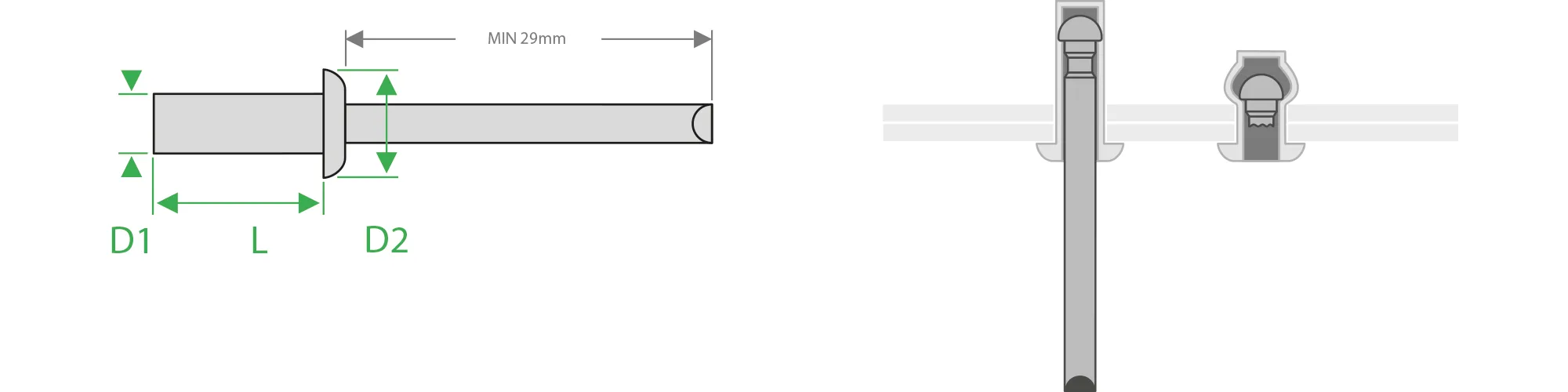

ERM nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2  6,5  6,0  0,5 - 2,0 1 300  850  3,3  1217003206
   08    2,0 - 3,5        1217003208
   9,5    3,5 - 5,0        1217003209
  12,5    5,0 - 8,0        1217003212
4,0  08  8,0  0,5 - 3,5  2 000 1 350 4,1  1217004008
   10    3,5 - 5,0        1217004010
4,8  9,5  9,5  1,0 - 5,0  2 800  1 950 4,9  1217004809
   11,5    5,0 - 6,5        1217004811

×
