ERM7 A2/A2

Tisk
Uzavřený

A2/A2

Trhací nýt uzavřený nerezový s nerezovým trnem.

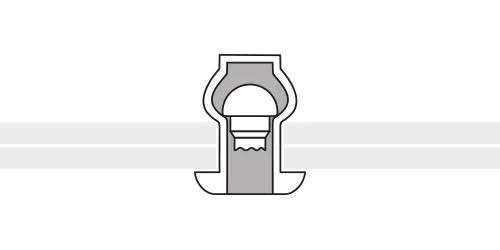

ERM nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2  06  6,7 0,5 - 1,5  2 200  2 000
   08    1,5 - 3,0
   10    3,0 - 5,0
   12    5,0 - 6,5
   14    6,5 - 8,0
4,0  06  8,4  0,5 - 1,5  3 500  3 000
   08    1,5 - 3,0
   10    3,0 - 5,0
   12    5,0 - 6,5
   14    6,5 - 8,0
   16    8,0 - 11,0
 4,8  08  10,1  0,5 - 3,0  4 400  4 000
   10    3,0 - 5,0
   12    5,0 - 6,5
   14    6,0 - 7,5
   16    6,5 - 9,0
   20    9,0 - 12,0
 6,4  12  13,4 1,5 - 6,5  8 000 6 000
   14    5,0 - 7,0
   16    6,5 - 8,0
   20    8,0 - 12,0





























×
