ERM ZH AL/ST
Tisk
Uzavřený zapuštěná hlava

AL/ST

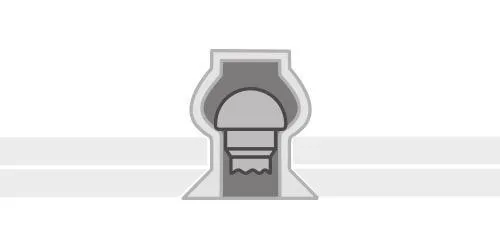

Trhací nýt uzavřený se zapuštěnou hlavou hliníkový s ocelovým trnem.

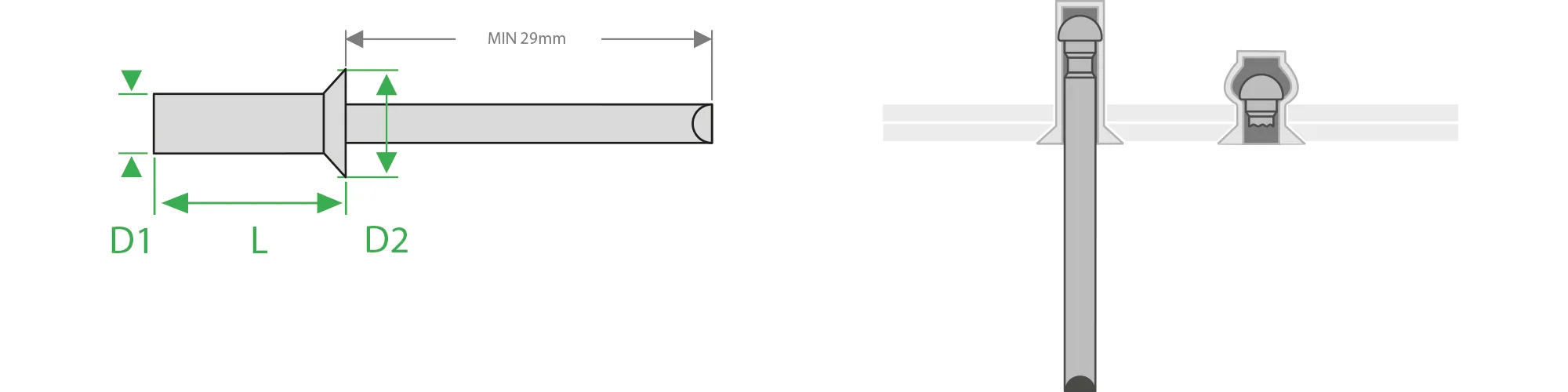

Erm ZH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2  7,5 6,0  1,5 - 3,0  1 245 1 070  3,3  1017103207
   09    3,0 - 4,5        1017103209
  10,5    4,5 - 6,0        1017103210
  12    6,0 - 7,5        1017103212
  13,5    7,9 - 9,0        1017103213
 4,0  9,5 7,5 2,5 - 4,5  2 240  1 710  4,1  1017104009
   11    4,5 - 6,5        1017104011
   12,5    6,5 - 8,0        1017104012
   14    8,0 - 9,5        1017104014
4,8   9,5  9,5  3,0 - 4,5  3 070  2 230  4,9  1017104809
   11    4,5 - 6,0        1017104811
   12,5    6,0 - 7,5        1017104812
   14    7,5 - 9,0        1017104814
   15,5    9,0 - 10,5        1017104815
   19    10,5 - 14,0        1017104819

×
