ERM ZH8 AL/A2
Tisk
Uzavřený zapuštěná hlava

AL/A2

Trhací nýt uzavřený se zapuštěnou hlavou hliníkový s nerezovým trnem.

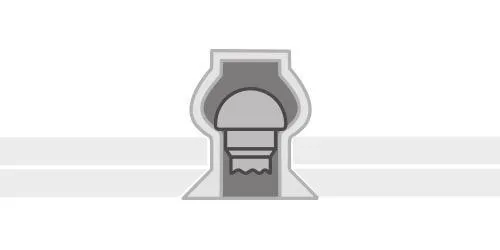

Erm ZH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2 7,5 6,0 1,5 - 3,0 1 245 1 070  3,3  1027103207
   09    3,0 - 4,5        1027103209
   10,5    4,5 - 6,5        1027103210
 4,0  9,5  7,5  2,0 - 5,0 2 240  1 700  4,1  1027104009
   11    5,0 - 6,5        1027104011
   12,5    6,0 - 8,0        1027104012
4,8  9,5 9,5  2,5 - 4,5 3 100 2 200  4,9  1027104809
   11    4,5 - 6,0        1027104811
   12,5    6,0 - 7,5        1027104812
   14    7,5 - 9,0        1027104814
   15,5    9,0 - 10,5        1027104815
   17    10,5 - 12,0        1027104817
   19    12,0 - 14,0        1027104819

×
