ERM ZH5 AL/AL
Tisk
Uzavřený zapuštěná hlava

AL/AL

Trhací nýt uzavřený se zapuštěnou hlavou hliníkový s hliníkovým trnem.

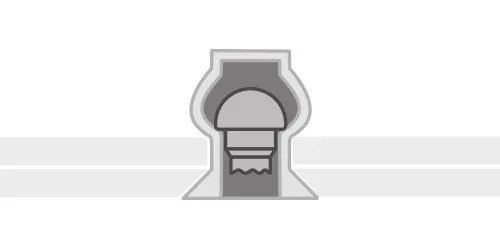

Erm ZH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2  7,5  6,0 1,5 - 3,5 490 450 3,3  1037103207
   09   3,5 - 4,5        1037103209
   10,5   4,5 - 6,5        1037103210
4,0  9,5 7,5 2,0 - 5,0  820 580  4,1  1037104009
   11   5,0 - 6,5        1037104011
   12,5   6,0 - 8,0        1037104012
4,8  9,5  9,5 2,5 - 4,5  1 120 900  4,9  1037104809
   11    4,5 - 6,0        1037104811
  12,5    6,0 - 7,5        1037104812
  14    7,5 - 9,0        1037104814
  15,5    9,0 - 10,5        1037104815
   17    10,5 - 12,0        1037104817
   19    12,0 - 14,0        1037104819

×
