ERM VH5 ST/ST
Tisk
Uzavřený velká hlava

ST/ST

Trhací nýt uzavřený s velkou hlavou ocelový s ocelovým trnem.

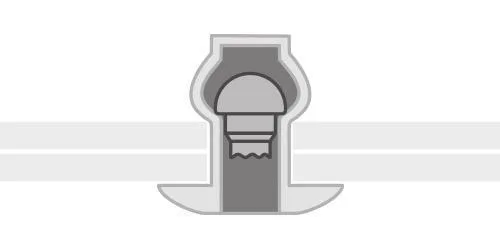

ERM VH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2  06 10,0   0,5 - 1,5  2 200  1 600  3,3  1117303206
   08    1,5 - 3,0        1117303208
   10    3,0 - 5,0        1117303210
   12    5,0 - 7,0        1117303212
4,0  06  12,0  0,5 - 1,5  2 500  2 300  4,1  1117304006
   08    1,5 - 3,0        1117304008
   10    3,0 - 5,0        1117304010
   12    5,0 - 6,5        1117304012
   16    6,5 - 10,5        1117304016
 4,8  08 14,0  0,5 - 3,0  3 800  2 900  4,9  1117304808
   10    3,0 - 5,0        1117304810
   12    5,0 - 6,5        1117304812
   16    6,5 - 10,5        1117304816

×
