ERM VH A2/A2
Tisk
Uzavřený velká hlava

A2/A2

Trhací nýt uzavřený s velkou hlavou nerezový s nerezovým trnem.

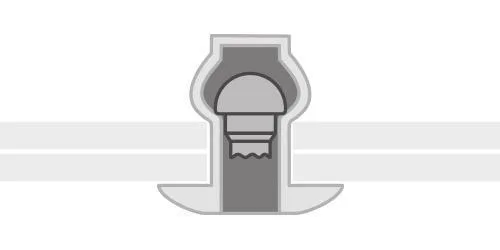

ERM VH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2  06 10,0  0,5 - 1,5 2 500  2 000  3,3  1527303206
   08    1,5 - 3,0        1527303208
   10    3,0 - 5,0        1527303210
   12    5,0 - 6,5        1527303212
4,0  06  12,0  0,5 - 1,5  4 000 3 000  4,1  1527304006
   08    1,5 - 3,0        1527304008
   10    3,0 - 5,0        1527304010
   12    5,0 - 6,5        1527304012
   16    6,5 - 10,5        1527304016
4,8  08  14,0  0,5 - 3,0 5 500 4 500  4,9  1527304808
   10    3,0 - 5,0        1527304810
   12    5,0 - 6,5        1527304812
   16    6,5 - 10,5        1527304816
   20    10,5 - 14,0        1527304820

×
