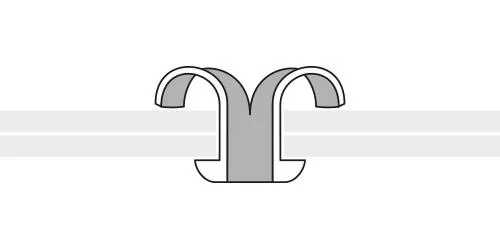

Rozštěpný

AL/ST

Trhací nýt rozštěpný hliníkový s ocelovým trnem.

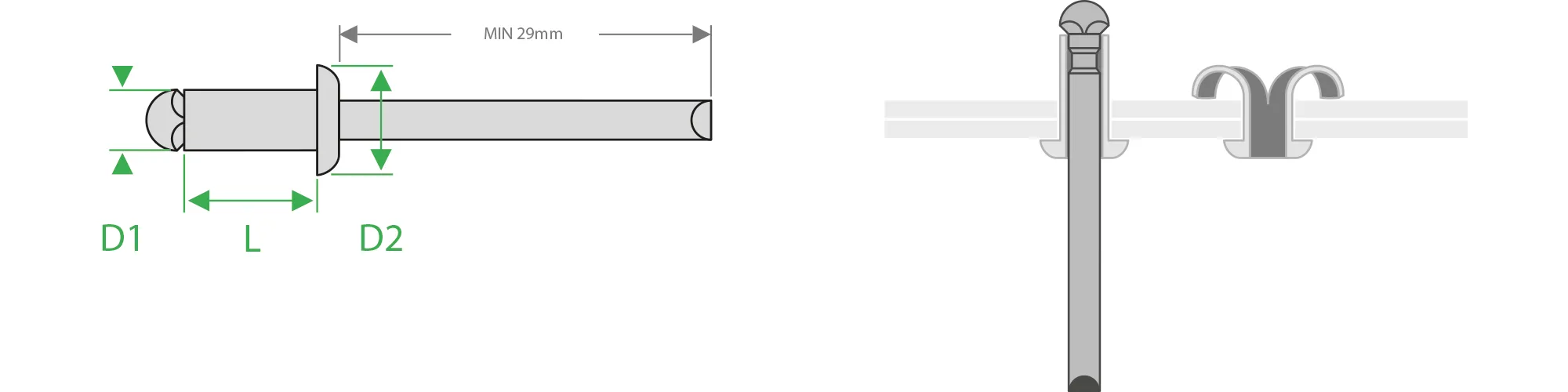

Graf nakres

Pro instalaci:

TOOL nyty

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 3,2     06     6,5  1,0 - 2,0     800     750     3,4 - 3,5  1014003206
   08    2,0 - 4,0        1014003208
   10    4,0 - 7,0        1014003210
   14    6,0 - 9,0        1014003214
 4,0     12 8,0  3,0 - 6,0 1 500 1 250 4,2 - 4,3  1014004012
   16    5,5 - 10,0        1014004016
   20    9,5 - 14,0        1014004020
   24    13,5 - 18,0        1014004024
 4,8            10 9,5  2,0 - 4,0  1 900 2 000 5,2 - 5,3  1014004810
   12    3,0 - 7,0        1014004812
   14    4,0 - 8,0        1014004814
   16    4,5 - 10,0        1014004816
   20    9,5 - 14,0        1014004820
   24    13,5 - 18,0        1014004824
   30    17,5 - 22,0        1014004830
   35    21,5 - 27,0        1014004835
   40    26,5 - 32,0        1014004840
   45    31,5 - 37,0        1014004845
   50    36,5 - 42,0        1014004850

×
