PH8 Trhací nýty s plochou hlavou ST/ST
Tisk
Plochá hlava

ST/ST

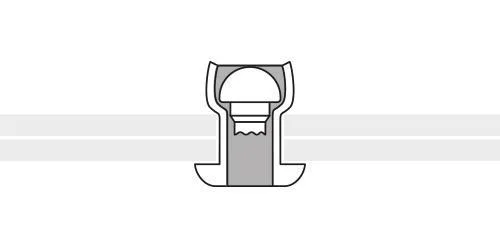

Trhací nýt s plochou hlavou ocelový s ocelovým trnem.

PH

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 3,0       06  6,5       0,5 - 3,0  1 400       1 050       3,1 - 3,4       1110003006
   07    3,0 - 4,0        1110003007
   08    4,0 - 5,0        1110003008
   09    5,0 - 6,0        1110003009
   10    6,0 - 7,0        1110003010
   12    7,0 - 9,0        1110003012
 3,2         06  6,5         0,5 - 3,0  1 500         1 100         3,3 - 3,4         1110003206
   07    3,0 - 4,0        1110003207
   08    4,0 - 5,0        1110003208
   09    5,0 - 6,0        1110003209
   10    6,0 - 7,0        1110003210
   11    7,0 - 8,0        1110003211
   12    8,0 - 9,0        1110003212
   16    11,0 - 13,0        1110003216
 4,0              06  8,0               1,0 - 2,5  2 500              1 800              4,1 - 4,2              1110004006
   07     2,0 - 3,5        1110004007
   08     3,0 - 4,5        1110004008
   09     4,0 - 5,5        1110004009
   10     5,0 - 6,5        1110004010
   11     6,0 - 7,5        1110004011
   12     7,0 - 8,5        1110004012
   14     8,0 - 10,5        1110004014
   16    10,0 - 12,5        1110004016
   18    12,0 - 14,5        1110004018
   20    14,0 - 16,5        1110004020
   24    16,0 - 20,5        1110004024
   30    20,0 - 26,5        1110004030
4,8                 06  9,5                  1,0 - 2,5  3 700                 2 900                 4,9 - 5,0                 1110004806
   07     1,5 - 3,0        1110004807
   08     2,5 - 4,0        1110004808
   09     3,5 - 5,0        1110004809
   10     4,5 - 6,0        1110004810
   11     5,5 - 7,0        1110004811
   12     6,5 - 8,0        1110004812
   14     7,5 - 10,0        1110004814
   16     9,5 - 12,0        1110004816
   18    11,5 - 14,0        1110004818
   20    13,5 - 16,0        1110004820
   24    15,5 - 20,0        1110004824
   26    17,5 - 22,0        1110004826
   30    19,5 - 26,0        1110004830
   35    25,5 - 31,0        1110004835
   40    31,0 - 36,0        1110004840
5,0        08  9,5         2,0 - 4,0  4 000        3 200        5,1 - 5,2        1110005008
   10     4,5 - 6,0        1110005010
   12     6,5 - 8,0        1110005012
   14     7,5 - 10,0        1110005014
   16     9,5 - 12,0        1110005016
   18   11,5 - 14,0        1110005018
   20   13,5 - 16,0        1110005020
6,0        08 12,0         1,0 - 3,0 6 000        4 300        6,1 - 6,3         1110006008
  10    2,0 - 4,0        1110006010
  12    3,5 - 7,0        1110006012
  15    6,5 - 10,0        1110006015
  18    9,5 - 13,0        1110006018
  22   12,5 - 17,0        1110006022
  26   16,5 - 21,0        1110006026
  30   20,5 - 25,0        1110006030
6,4        08 13,0         1,0 - 3,0 6 500        4 900        6,5 - 6,7         1110006408
  10    2,0 - 5,0        1110006410
  12    3,0 - 7,0        1110006412
  15    6,5 - 10,0        1110006415
  18    9,5 - 13,0        1110006418
  22   12,5 - 17,0        1110006422
  26   16,5 - 21,0        1110006426
  30   20,5 - 25,0        1110006430

×
