PH2 Trhací nýty s plochou hlavou CUNi/A2
Tisk
Plochá hlava

CUNi/A2

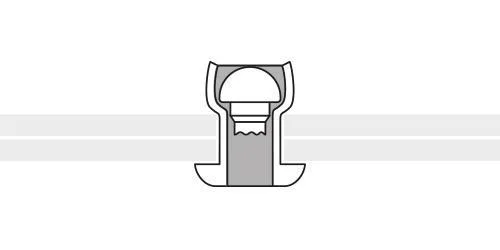

Trhací nýt s plochou hlavou měďniklový s nerezovým trnem.

PH

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2      06  6,5       0.5 - 3,0  1 800      1 200      3,3 - 3,4      1420003206
   07     3,0 - 4,0        1420003207
   09     4,0 - 6,0        1420003209
   11     6,0 - 8,0        1420003211
   12     8,0 - 9,0        1420003212
 4,0       07  8,0        2,0 - 3,5  2 350       1 700       4,1 - 4,2       1420004007
   09     3,0 - 5,5        1420004009
   11     5,0 - 7,5        1420004011
   14     8,0 - 10,5        1420004014
   16    10,0 - 12,5        1420004016
   18    12,0 - 14,5        1420004018
 4,8        07  9,5         0,5 - 3,0  3 700        2 400        4,9 - 5,0        1420004807
   09     2,5 - 5,0        1420004809
   12     5,5 - 8,0        1420004812
   14     7,5 - 10,0        1420004814
   16     9,5 - 12,0        1420004816
   18    11,5 - 14,0        1420004818
   20    13,5 - 16,0        1420004820

×
