PH1 Trhací nýty s plochou hlavou CU/ST
Tisk
Plochá hlava

CU/ST

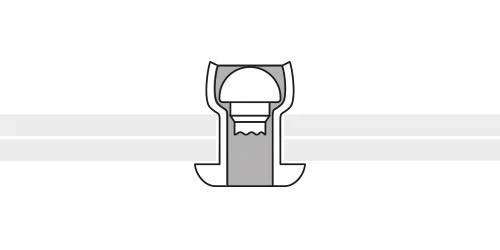

Trhací nýt s plochou hlavou měděný s ocelovým trnem.

PH

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 3,0        07  6,5         2,0 - 4,0  1 050        700        3,1 - 3,2        1210003007
   09     4,0 - 6,0        1210003009
   11     6,0 - 8,0        1210003011
   12     7,0 - 9,0        1210003012
   14     9,0 - 11,0        1210003014
   16    11,0 -13,0        1210003016
   18    13,0 - 15,0        1210003018
 3,2     07  6,5      2,0 - 4,0  1 200    850    3,3 - 3,4     1210003207
   09     4,0 - 6,0        1210003209
   11     6,0 - 8,0        1210003211
   12     8,0 - 9,0        1210003212
 3,4    07 7,0    1,0 -  3,0  1 350    1 000    3,5 - 3,6    1210003407
   09     4,0 - 6,0        1210003409
   11     6,0 - 8,0        1210003411
 4,0        06  8,0        1,0 - 2,5  1 800        1 250        4,1 - 4,2        1210004006
   07     2,0 - 3,5        1210004007
   09     3,0 - 5,0        1210004009
   11     5,0 - 7,0        1210004011
   12     5,5 - 8,0        1210004012
   16     8,0 - 11,0        1210004016
   20    12,0 - 16,0        1210004020
4,8    12  9,5     5,5 - 8,0  2 700    1 700    4,9 - 5,0    1210004812
   14     7,5 - 10,0        1210004814
   16     9,0 - 12,0        1210004816

×
