PH Trhací nýty s plochou hlavou AL/ST
Tisk
Plochá hlava

AL/ST

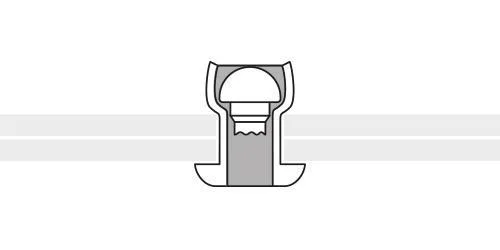

Trhací nýt s plochou hlavou hliníkový s ocelovým trnem.

PH

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
2,4 05 5,0  0,5 - 2,0 550 400 2,50 - 2,55 1010002405
  06    1,0 - 3,0       1010002406
  07    2,5 - 4,5       1010002407
  08    4,0 - 6,0       1010002408
  10    6,0 - 8,0       1010002410
  12    8,0 - 10,0       1010002412
 3,0           05  6,5            0,5 - 2,0  950            600            3,1 - 3,2            1010003005
  06    1,0 - 3,0        1010003006
  07    2,0 - 4,0        1010003007
  08    3,0 - 5,0        1010003008
  09    4,0 - 6,0        1010003009
  10    5,0 - 7,0        1010003010
  11    6,0 - 8,0        1010003011
  12    7,0 - 9,0        1010003012
  14    9,0 - 11,0        1010003014
  16   11,0 - 13,0        1010003016
  18   13,0 - 15,0        1010003018
 3,2            05  6,5             0,5 - 2,0  1 000             750             3,3 - 3,4             1010003205
  06    1,0 - 3,0        1010003206
  07    2,0 - 4,0        1010003207
  08    3,0 - 5,0        1010003208
  09    4,0 - 6,0        1010003209
  10    5,0 - 7,0        1010003210
  11    6,0 - 8,0        1010003211
  12    7,0 - 9,0        1010003212
  14    9,0 - 11,0        1010003214
  16   11,0 - 13,0        1010003216
  18   13,0 - 15,0        1010003218
  20   14,0 - 17,0        1010003220
 3,4         05  7,0          0,5 - 2,0  1 250          900          3,5 - 3,6          1010003405
  06    1,0 - 3,0        1010003406
  07    2,0 - 4,0        1010003407
  09    4,0 - 6,0        1010003409
  11    6,0 - 8,0        1010003411
  12    7,0 - 9,0        1010003412
  14    9,0 - 11,0        1010003414
  16   11,0 - 13,0        1010003416
  18   13,0 - 15,0        1010003418
 4,0                  05  8,0                   0,5 - 2,0  1 750                   1 200                   4,1 - 4,2                   1010004005
  06    1,0 - 2,5        1010004006
  07    2,0 - 3,5        1010004007
  08    3,0 - 4,5        1010004008
  09    4,0 - 5,5        1010004009
  10    5,0 - 6,5        1010004010
  11    6,0 - 7,5        1010004011
  12    7,0 - 8,5        1010004012
  14    8,0 - 10,5        1010004014
  16   10,0 - 12,5        1010004016
  18   12,0 - 14,5        1010004018
  20   14,0 - 16,5        1010004020
  22   16,0 - 18,5        1010004022
  24   18,0 - 20,5        1010004024
  26   20,0 - 22,5        1010004026
  28   22,0 - 24,5        1010004028
  30   24,0 - 26,5        1010004030
  35   27,0 - 31,5        1010004035
4,8                    06 9,5                     0,5 - 2,0 2 600                    1 850                    4,9 - 5,0                     1010004806
  07    1,5 - 3,0        1010004807
  08    2,5 - 4,0        1010004808
  09    3,5 - 5,0        1010004809
  10    4,5 - 6,0        1010004810
  11    5,5 - 7,0        1010004811
  12    6,5 - 8,0        1010004812
  14    7,5 - 10,0        1010004814
  16    9,5 - 12,0        1010004816
  18   11,5 - 14,0        1010004818
  20   13,5 - 16,0        1010004820
  22   15,5 - 18,0        1010004822
  24   17,5 - 20,0        1010004824
  26   19,5 - 22,0        1010004826
  28   21,5 - 24,0        1010004828
  30   23,5 - 26,0        1010004830
  35   25,5 - 31,0        1010004835
  40   30,5 - 36,0        1010004840
  45   35,5 - 40,0        1010004845
  50   39,5 - 45,0        1010004850
5,0             06 9,5              0,5 - 2,0 2 700             2 000             5,1 - 5,2              1010005006
  08    2,5 - 4,0        1010005008
  10    4,5 - 6,0        1010005010
  12    6,5 - 8,0        1010005012
  14    7,5 - 10,0        1010005014
  16    9,5 - 12,0        1010005016
  18   11,5 - 14,0        1010005018
  20   13,5 - 16,0        1010005020
  22   15,5 - 18,0        1010005022
  24   17,5 - 20,0        1010005024
  26   19,5 - 22,0        1010005026
  28   21,5 - 24,0        1010005028
  30   23,5 - 26,0        1010005030
6,0            08 12,0             1,0 - 3,0 4 400            2 800            6,1 - 6,3             1010006008
  10    2,5 - 5,0        1010006010
  12    4,5 - 7,0        1010006012
  14    5,5 - 9,0        1010006014
  16    6,5 - 10,0        1010006016
  18    9,5 - 13,0        1010006018
  20   11,0 - 14,0        1010006020
  22   12,5 - 17,0        1010006022
  26   16,5 - 21,0        1010006026
  30   20,5 - 25,0        1010006030
  35   24,5 - 30,0        1010006035
  40   29,5 - 35,0        1010006040
6,4         10 13,0          2,0 - 5,0 4 950         3 200         6,5 - 6,7          1010006010
  12    4,0 - 7,0        1010006012
  16    6,5 - 10,0        1010006016
  18

 9,5 - 13,0

       1010006018
  22   12,5 - 17,0        1010006022
  26   16,5 - 21,0        1010006026
  30   20,5 - 25,0        1010006030
  35   24,5 - 30,0        1010006035
  40   29,5 - 35,0        1010006040
7,8       15 16,0        4,0 - 9,0 6 500       5 250       7,9 - 8,1        1010007815
  18    9,5 - 13,0        1010007818
  22   12,5 - 17,0        1010007822
  26   16,5 - 21,0        1010007826
  30   20,5 - 25,0        1010007830
  35   24,5 - 30,0        1010007835

×
