PH7 Trhací nýty s plochou hlavou AL/A2
Tisk
Plochá hlava

AL/A2

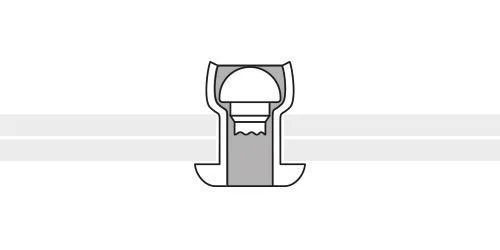

Trhací nýt s plochou hlavou hliníkový s nerezovým trnem.

PH

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 3,0    06  6,5     1,0 - 3,0  950    600    3,1 - 3,2    1020003006
   08     3,5 - 5,0        1020003008
   10     5,0 - 7,0        1020003010
3,2     06  6,5      1.0 - 3,0  1 000     750     3,3 - 3,4     1020003206
   08     3,0 - 5,0        1020003208
   10     5,0 - 7,0        1020003210
   12     7,0 - 9,0        1020003212
 4,0        06  8,0         1,0 - 2,5  1 750        1 200        4,1 - 4,2        1020004006
   08     3,0 - 4,5        1020004008
   10     5,0 - 6,5        1020004010
   12     7,0 - 8,5        1020004012
   14     8,0 - 10,5        1020004014
   16    10,0 - 12,5        1020004016
   20    14,0 - 16,5        1020004020
 4,8        08 9,5         2,0 - 4,0  2 600        1 850        4,9 - 5,0        1020004808
   10     4,5 - 6,0        1020004810
   12     6,5 - 8,0        1020004812
   14     7,5 - 10,0        1020004814
   16     9,5 - 12,0        1020004816
   18    11,5 - 14,0        1020004818
   20    13,5 - 16,0        1020004820

×
