PH35 Trhací nýty s plochou hlavou A4/A4
Tisk
Plochá hlava

A4/A4

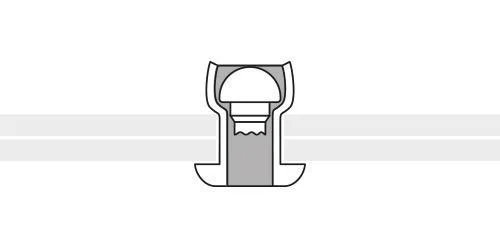

Trhací nýt s plochou hlavou nerezový s nerezovým trnem.

PH

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,0 06 6,3  0,5 - 3,0 2 200 1 800  3,1 - 3,2  1530003006
  08    3,0 - 5,0        1530003008
  10    5,0 - 6,5        1530003010
  12    6,5 - 8,5        1530003012
  14    8,5 - 10,5        1530003014
  16   10,5 - 12,5        1530003016
3,2 06 6,7  5,0 - 3,0 2 500 1 900  3,3 - 3,4  1530003206
  08    3,0 - 5,0        1530003208
  10    5,0 - 6,5        1530003210
  12    6,5 - 8,5        1530003212
  14    8,5 - 10,5        1530003214
  16   10,5 - 12,5        1530003216
  18   12,0 - 14,0        1530003218
4,0 06 8,4  1,0 - 2,5 3 500 2 700  4,1 - 4,2  1530004006
  08    2,5 - 4,5        1530004008
  10    4,5 - 6,5        1530004010
  12    6,5 - 8,5        1530004012
  14    8,5 - 10,0        1530004014
  16   10,0 - 12,0        1530004016
  18   12,0 - 14,0        1530004018
  20   14,0 - 16,0        1530004020
  25   16,0 - 21,0        1530004025
4,8 06 10,1 1,0 - 2,0 5 000 4 000  4,9 - 5,0  1530004806
  08   2,0 - 4,0        1530004808
  10   4,0 - 6,0        1530004810
  12   6,0 - 8,0        1530004812
  14   8,0 - 9,5        1530004814
  16   8,0 - 11,0        1530004816
  18   11,0 - 13,0        1530004818
  20   13,0 - 16,0        1530004820
  24   16,0 - 18,0        1530004824
  25   16,0 - 19,0        1530004825
  30   21,0 - 25,0        1530004830
5,0 08 10,5  2,0 - 4,0 5 800 4 700  5,1 - 5,2  1530005008
  10    4,0 - 6,0        1530005010
  12    6,0 - 8,0        1530005012
  14    8,0 - 9,5        1530005014
  16    8,0 - 11,0        1530005016
  18   11,0 - 13,0        1530005018
  20   13,0 - 16,0        1530005020
  25   16,0 - 19,0        1530005025
  30   20,0 - 25,0        1530005030
  40   30,0 - 34,0        1530005040
6,4 12 13,0  4,0 - 6,0 8 850 6 500  6,5 - 6,6  1530006412
  14    6,0 - 8,0        1530006414
  18    9,0 - 13,0        1530006418
  20   13,0 - 16,0        1530006420
  25   15,0 - 19,0        1530006425

×
