PH3 Trhací nýty s plochou hlavou A2/A2
Tisk
Plochá hlava

A2/A2

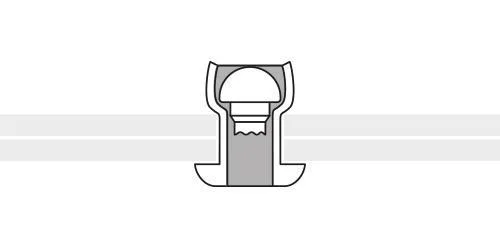

Trhací nýt s plochou hlavou nerezový s nerezovým trnem.

PH

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 2,4  04 5 0,5 - 2,0  1 500  1 000  2,5 - 2,6  1520002404
   06   2,0 - 4,0        1520002406
   08   4,0 - 6,0        1520002408
 3,0  06  6,3 0,5 - 3,0  2 200  1 800  3,1 - 3,2  1520003006
   08    3,0 - 5,0        1520003008
   10    5,0 - 6,5        1520003010
   12    6,5 - 8,5        1520003012
   14    8,5 - 10,5        1520003014
   16   10,5 - 12,5        1520003016
3,2  06  6,7  0,5 - 3,0  2 500 1 900  3,3 - 3,4  1520003206
   08    3,0 - 5,0        1520003208
   10    5,0 - 6,5        1520003210
   12    6,5 - 8,5        1520003212
   14    8,5 - 10,5        1520003214
   16   10,5 - 12,5        1520003216
   18   12,0 - 14,0        1520003218
4,0  06  8,4  1,0 - 2,5  3 500 2 700  4,1 - 4,2  1520004006
   08    2,5 - 4,5        1520004008
   10    4,5 - 6,5        1520004010
   12    6,5 - 8,5        1520004012
   14    8,5 - 10,0        1520004014
   16   10,0 - 12,0        1520004016
   18   12,0 - 14,0        1520004018
   20   14,0 - 16,0        1520004020
   25   16,0 - 21,0        1520004025
4,8  06  10,1 1,5 - 2,0  5 000  4 000  4,9 - 5,0  1520004806
   08    2,0 - 4,0        1520004808
   10    4,0 - 6,0        1520004810
   12    6,0 - 8,0        1520004812
   14    8,0 - 9,5        1520004814
   16    8,0 - 11,0        1520004816
   18   11,0 - 13,0        1520004818
   20   13,0 - 16,0        1520004820
   22   15,0 - 17,0        1520004822
   24   16,0 - 18,0        1520004824
   25   16,0 - 19,0        1520004825
   26   18,0 - 20,0        1520004826
   30   21,0 - 25,0        1520004830
   35   25,0 - 30,0        1520004835
   40   30,0 - 34,0        1520004840
 5,0  08  10,5 2,0 - 4,0 5 800 4 700  5,1 - 5,2  1520005008
   10    4,0 - 6,0        1520005010
   12    6,0 - 8,0        1520005012
   14    8,0 - 9,5        1520005014
   16    8,0 - 11,0        1520005016
   18   11,0 - 13,0        1520005018
   20   13,0 - 16,0        1520005020
   22   15,0 - 17,0        1520005022
   24   16,0 -18,0        1520005024
  25   16,0 - 19,0        1520005025
  26   18,0 - 20,0        1520005026
  30   20,0 - 25,0        1520005030
  35   25,0 - 30,0        1520005035
  40   30,0 - 34,0        1520005040
6,0 08 12,0  2,0 - 4,0 7 500 5 700  6,1 - 6,2  1520006008
  10    4,0 - 6,0        1520006010
  12    6,0 - 8,0        1520006012
  14    7,0 - 9,5        1520006014
  16    8,0 - 11,0        1520006016
  18    9,0 - 13,0        1520006018
  20   11,0 - 15,0        1520006020
  25   15,0 - 20,0        1520006025
  30   20,0 - 24,0        1520006030
  35   24,0 - 29,0        1520006035
  40   29,0 - 34,0        1520006040
6,4 10 13,0  2,0 - 4,0 8 850 6 500  6,5 - 6,6  1520006410
  12    4,0 - 6,0        1520006412
  14    6,0 - 8,0        1520006414
  16    7,0 - 10,0        1520006416
  18    9,0 - 13,0        1520006418
  20   13,0 - 16,0        1520006420
  22   14,0 - 17,0        1520006422
  25   15,0 - 19,0        1520006425
  30   19,0 - 23,0        1520006430
  35   23,0 - 28,0        1520006435
  40   28,0 - 33,0        1520006440

×
