EVH1 A2/A2
Tisk
Extra velká hlava

A2/A2

Trhací nýt s extra velkou hlavou nerezový s nerezovým trnem.

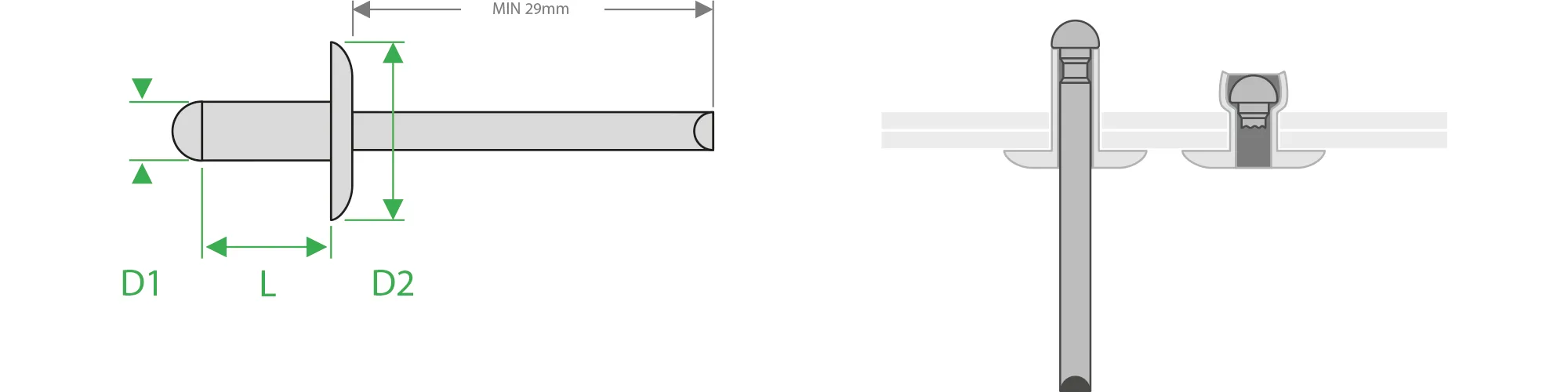

EVH nakres

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
3,2 06 9,5 1,0 - 3,0 2 360 1 875 3,3 1520303206
  08   3,0 - 5,0       1520303208
  10   5,0 - 7,0       1520303210
  12   7,0 - 9,0       1520303212
  14   9,0 - 11,0       1520303214
4,0 06 12,0 1,0 - 2,5 3 650 2 895 4,1 1520304006
  08   2,5 - 4,5       1520304008
  10   4,5 - 6,5       1520304010
  13   6,5 - 9,5       1520304013
  16   9,5 - 12,0       1520304016
4,8 10,5 16,0 2,5 - 5,0 5 335 4 230 4,9 1520304810
  13,5   5,0 - 8,5       1520304813
  17,2   8,5 - 12,0       1520304817
  20,5   12,0 - 15,5       1520304820
  23,5   15,5 - 18,5       1520304823

×
