Barevné nýty

AL/ST RAL 8017

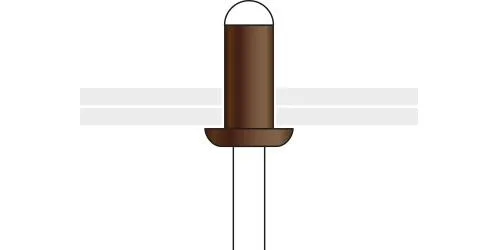

Trhací nýt s plochou hlavou hliníkový s ocelovým trnem, RAL 8017

PH

Pro instalaci:

TOOL nyty

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 3,0    08  6,5    3,0 - 5,0  950    600    3,1 - 3,2    B1010003008/8017
   10    5,0 - 7,0        B1010003010/8017
   12    7,0 - 9,0        B1010003012/8017
 3,2     07  6,5     2,0 - 4,0  1 000     750     3,3 - 3,4     B1010003207/8017
   09    4,0 - 6,0        B1010003209/8017
   10    5,0 - 7,0        B1010003210/8017
   12    7,0 - 9,0        B1010003212/8017
 3,4   07  7,0   2,0 - 4,0  1 250   900   3,5 - 3,6   B1010003407/8017
   09    4,0 - 6,0        B1010003409/8017
 4,0       07  8,0       2,0 - 3,5  1 750       1 200       4,1 - 4,2       B1010004007/8017
   08    3,0 - 4,5        B1010004008/8017
   09    4,0 - 5,5        B1010004009/8017
   10    5 - 6,5        B1010004010/8017
   12    7,0 - 8,5        B1010004012/8017
   16    10,0 - 12,5        B1010004016/8017
 4,8    08

 9,5


 2,5 - 4,0  2 600    1 850    4,9 - 5,0    B1010004808/8017
   10    4,5 - 6,0        B1010004810/8017
   12    6,5 - 8,0        B1010004812/8017

×
