Barevné nýty

AL/ST RAL 9010

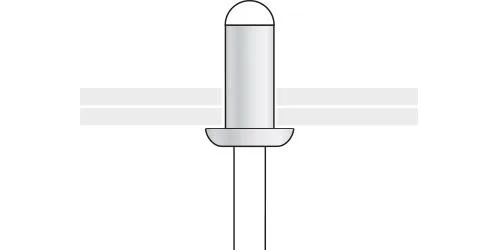

Trhací nýt s plochou hlavou hliníkový s ocelovým trnem, RAL 9010

PH

Pro instalaci:

TOOL nyty

D1 [mm] L [mm] D2 [mm] Rozsah [mm] Tah [N] Střih [N] Otvor [mm] Kód
 3,0    06   6,5    1,0 - 3,0 950   600 3,1 - 3,2  B1010003006/9010
   08    3,0 - 5,0        B1010003008/9010
   10    5,0 - 7,0        B1010003010/9010
   12    7,0 - 9,0       B1010003012/9010
 3,2    06  6,5    1,0 - 3,0 1 000   750   3,3 - 3,4    B1010003206/9010
   08    3,0 - 5,0        B1010003208/9010
   10    5,0 - 7,0        B1010003210/9010
  12   7,0 - 9,0        B1010003212/9010
 4,0       06 8,0        2,0 - 3,5 1 750 1 200 4,1 - 4,2  B1010004006/9010
   08    3,0 - 4,5        B1010004008/9010
   10    5,0 - 6,5        B1010004010/9010
   12    7,0 - 8,5        B1010004012/9010
   14    8,0 - 10,5        B1010004014/9010
   16    10,0 - 12,5        B1010004016/9010
 4,8     08     9,5  2,5 - 4,0  2 600     1 850     4,9 - 5,0  B1010004808/9010
   10    4,5 - 6,0        B1010004810/9010
   12    6,5 - 8,0        B1010004812/9010
   16    9,5 - 12,0        B1010004816/9010

×
