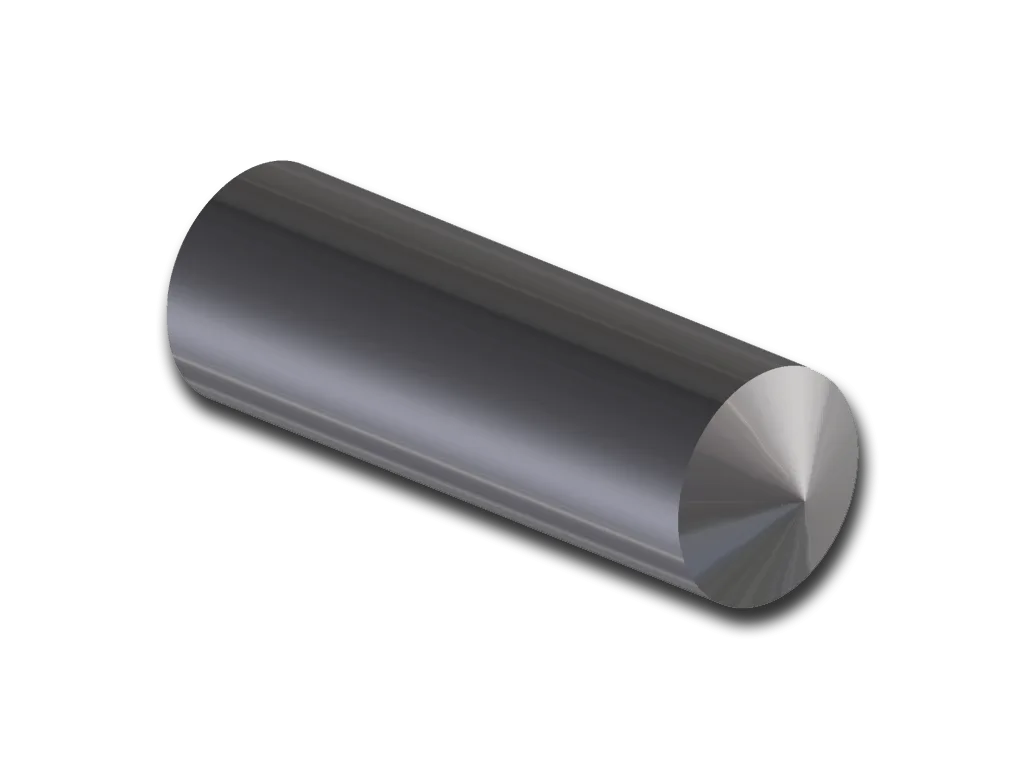

svorník UD UD
Tisk
Zdvihový zážeh

UD

Kolík.

* - d3 a h4 jsou pouze přibližné hodnoty.

XXX v kódu nahraďte požadovanou délkou l2.

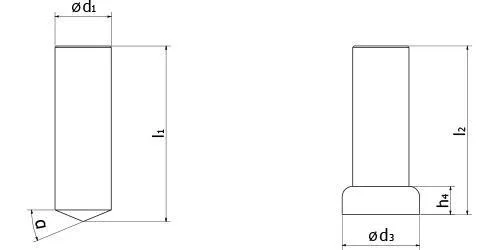

ud nakres

Rozměry

Dimmensions

Kód

Code

d1

l2

d*

h*

l±1

α±2,5°

Ocel

Steel

Nerez A2-50

Stainless steel A2-50

6

15 - 100

8,5

4,0

l2 + 2,4

22,5°

6116106XXX

6126106XXX

8

15 - 100

11,0

4,0

l2 + 2,6

22,5°

6116108XXX

6126108XXX

10

15 - 100

13,0

4,0

l2 + 2,8

22,5°

6116110XXX

6126110XXX

12

15 - 100

16,0

5,0

l2 + 3,4

22,5°

6116112XXX

6126112XXX

14,6

20 - 100

18,5

6,0

l2 + 3,9

22,5°

6116114XXX

6126114XXX

16

30 - 100

21,0

7,0

l2 + 3,9

22,5°

6116116XXX

6126116XXX


×
