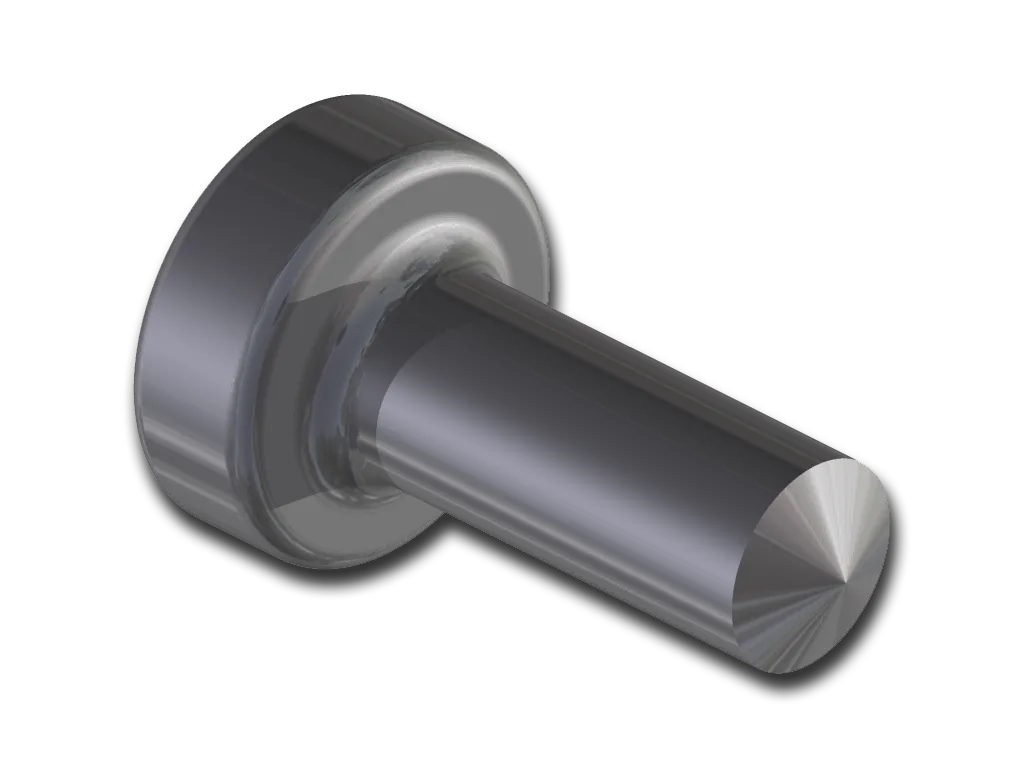

Kolík s hlavou typ SD
Kolík s hlavou
a - překročení průměru nebo výrobní značení v oblasti dříku pod hlavou do 0,5mm jsou přípustné za předpokladu, že neovlivní správné ponoření
b - tolerance l2 je +1/-2mm
c - pro zvláštní podmínky, např. při svařování s průvanem materiálu, rozměry a tolerance neplatí
d - u namáhání smykem se může snížit na 29mm
e - použití volitelných rozměrů závisí na národních předpisech
Pro výběr nářadí k aplikaci přivařovacích prvků klikněte zde.
|

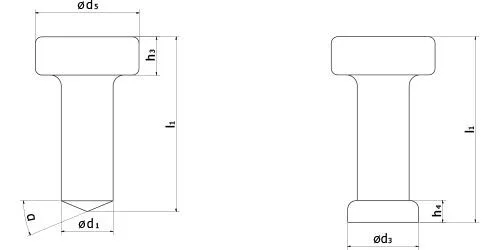

Rozměry |
Kód |
|||||||
|
d1- 0,4a, e |
l2 |
d5±0,3 |
d3c |
h3+1-0,5 |
h4c |
α±2,5° |
l1±1,5 |
Ocel |
|
9,5 / 10 |
50 |
19 |
13 |
7 |
2,5 |
22,5° |
l2b, c+ 3 |
6117010050 |
|
75 |
6117010075 |
|||||||
|
100 |
6117010100 |
|||||||
|
125 |
6117010125 |
|||||||
|
150 |
6117010150 |
|||||||
|
175 |
6117010175 |
|||||||
|
200 |
6117010200 |
|||||||
|
225 |
6117010225 |
|||||||
|
250 |
6117010250 |
|||||||
|
12,7 / 13 |
50 |
25 |
17 |
8 |
3 |
22,5° |
l2b, c+ 3 |
6117013050 |
|
75 |
6117013075 |
|||||||
|
100 |
6117013100 |
|||||||
|
125 |
6117013125 |
|||||||
|
150 |
6117013150 |
|||||||
|
175 |
6117013175 |
|||||||
|
200 |
6117013200 |
|||||||
|
225 |
6117013225 |
|||||||
|
250 |
6117013250 |
|||||||
|
16 |
50 |
32d |
21 |
8 |
4,5 |
22,5° |
l2b, c+ 4 |
6117016050 |
|
75 |
6117016075 |
|||||||
|
100 |
6117016100 |
|||||||
|
125 |
6117016125 |
|||||||
|
150 |
6117016150 |
|||||||
|
175 |
6117016175 |
|||||||
|
200 |
6117016200 |
|||||||
|
225 |
6117016225 |
|||||||
|
250 |
6117016250 |
|||||||
|
275 |
6117016275 |
|||||||
|
300 |
6117016300 |
|||||||
|
19 |
50 |
32 |
23 |
10 |
6 |
22,5° |
l2b, c+ 4,5 |
6117019050 |
|
60 |
6117019060 |
|||||||
|
75 |
6117019075 |
|||||||
|
80 |
6117019080 |
|||||||
|
90 |
6117019090 |
|||||||
|
100 |
6117019100 |
|||||||
|
125 |
6117019125 |
|||||||
|
150 |
6117019150 |
|||||||
|
175 |
6117019175 |
|||||||
|
200 |
6117019200 |
|||||||
|
225 |
6117019225 |
|||||||
|
250 |
6117019250 |
|||||||
|
275 |
6117019275 |
|||||||
|
300 |
6117019300 |
|||||||
|
22 |
75 |
35 |
29 |
10 |
6 |
22,5° |
l2b, c+ 5 |
6117022075 |
|
90 |
6117022090 |
|||||||
|
100 |
6117022100 |
|||||||
|
125 |
6117022125 |
|||||||
|
150 |
6117022150 |
|||||||
|
175 |
6117022175 |
|||||||
|
200 |
6117022200 |
|||||||
|
225 |
6117022225 |
|||||||
|
250 |
6117022250 |
|||||||
|
275 |
6117022275 |
|||||||
|
300 |
6117022300 |
|||||||
|
25 / 25,4 |
75 |
41 |
31 |
12 |
7 |
22,5° |
l2b, c+ 5,5 |
6117025075 |
|
100 |
6117025100 |
|||||||
|
125 |
6117025125 |
|||||||
|
150 |
6117025150 |
|||||||
|
175 |
6117025175 |
|||||||
|
200 |
6117025200 |
|||||||
|
225 |
6117025225 |
|||||||
|
250 |
6117025250 |
|||||||
|
275 |
6117025275 |
|||||||
|
300 |
6117025300 |
|||||||
