Zdvihový zážeh

RD

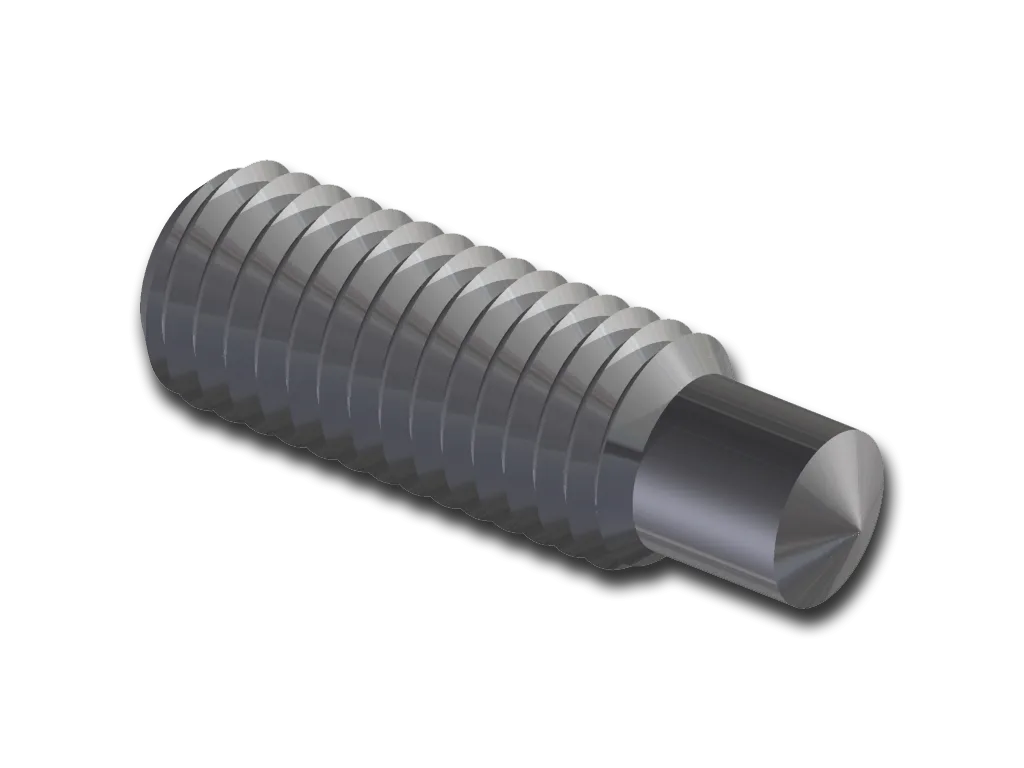

Závitový svorník s redukovanou základnou.

* - d3 a h4 jsou pouze přibližné hodnoty.

a - Rozměry uvedené na druhém místě platí, pokud jsou použity keramické kroužky s hodnotami rozměrů za lomítkem podle tabulky kroužků RF.

XXX v kódu nahraďte požadovanou délkou l2.

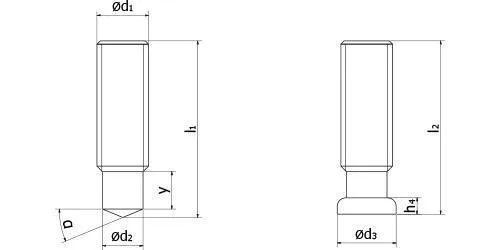

RD nakres

Rozměry

Dimmensions

Kód

Code

d1

l2

d2

d*

h*

l±1

α±2,5°

ymin

Ocel

Steel

Nerez A2-50

Stainless steel A2-50

M6

15 - 100

4,7

7,0

2,5

l2 + 2,0

22,5°

4,0

6116006XXX

6126006XXX

M8

15 - 100

6,2

9,0

2,5

l2 + 2,2

22,5°

4,0

6116008XXX

6126008XXX

M10

15 - 100

7,9

11,5

3,0

l2 + 2,4

22,5°

5,0

6116010XXX

6126010XXX

M12

15 - 100

9,5

13,5

4,0

l2 + 2,8

22,5°

6,0

6116012XXX

6126012XXX

M16

15 - 100

13,2

18,0

5,0

l2 + 3,6

22,5°

7,5/11a

6116016XXX

6126016XXX

M20

15 - 100

16,5

23,0

6,0

l2 + 3,9

22,5°

9,0/13,0a

6116020XXX

6126020XXX

M24

15 - 100

20

28,0

7,0

l2 + 4,7

22,5°

12,0/15,0a

6116024XXX

6126024XXX


×
