Závitový svorník typ PD
Závitový svorník.
* - d3 a h4 jsou pouze přibližné hodnoty.
XXX v kódu nahraďte požadovanou délkou l2.
Pro výběr nářadí k aplikaci přivařovacích prvků klikněte zde.

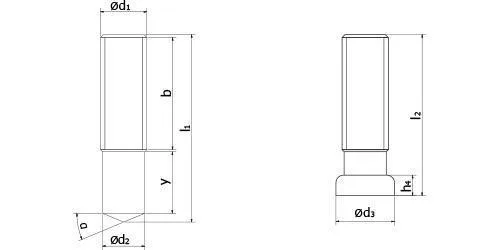

| Rozměry | Kód | |||||||||
| d1 | l2 | d2 | d3 * | h4 * | l1 ±1 | α±2,5° | ymin | b | Ocel | Nerez A2-50 |
| M6 | 15 - 30 | 5,35 | 8,5 | 3,5 | l2 + 2,2 | 22,5° | 9 | l2 - ymin | 6115006XXX | 6125006XXX |
| 35 - 55 | l2 - b | 20 | ||||||||
| 60 - 160 | l2 - b | 40 | ||||||||
| M8 | 20 - 45 | 7,19 | 10,0 | 3,5 | l2 + 2,4 | 22,5° | 9 | l2 - ymin | 6115008XXX | 6125008XXX |
| 50 - 160 | l2 - b | 40 | ||||||||
| M10 | 20 - 45 | 9,03 | 12,5 | 4,0 | l2 + 2,6 | 22,5° | 9,5 | l2 - ymin | 6115010XXX | 6125010XXX |
| 50 - 135 | l2 - b | 40 | ||||||||
| 140 - 160 | l2 - b | 80 | ||||||||
| M12 | 25 - 45 | 10,86 | 15,5 | 4,5 | l2 + 3,1 | 22,5° | 11,5 | l2 - ymin | 6115012XXX | 6125012XXX |
| 50 - 135 | l2 - b | 40 | ||||||||
| 140 - 160 | l2 - b | 80 | ||||||||
| M16 | 30 - 50 | 14,6 | 19,5 | 6,0 | l2 + 3,9 | 22,5° | 13,5 | l2 - ymin | 6115016XXX | 6125016XXX |
| 55 - 95 | l2 - b | 40 | ||||||||
| 100 - 160 | l2 - b | 80 | ||||||||
| M20 | 35 - 45 | 18,38 | 24,5 | 7,0 | l2 + 4,3 | 22,5° | 15,5 | l2 - ymin | 6115020XXX | 6125020XXX |
| 50 | l2 - b | 35 | ||||||||
| 55 - 75 | l2 - b | 40 | ||||||||
| 80 - 95 | l2 - b | 50 | ||||||||
| 100 - 160 | l2 - b | 70 | ||||||||
| M24 | 50 | 22,05 | 30,0 | 10,0 | l2 + 5,1 | 22,5° | 20 | l2 - ymin | 6115024XXX | 6125024XXX |
| 55 | l2 - b | 30 | ||||||||
| 60 - 65 | l2 - b | 40 | ||||||||
| 70 - 95 | l2 - b | 50 | ||||||||
| 100 - 160 | l2 - b | 70 | ||||||||
