svorník ID ID
Tisk
Zdvihový zážeh

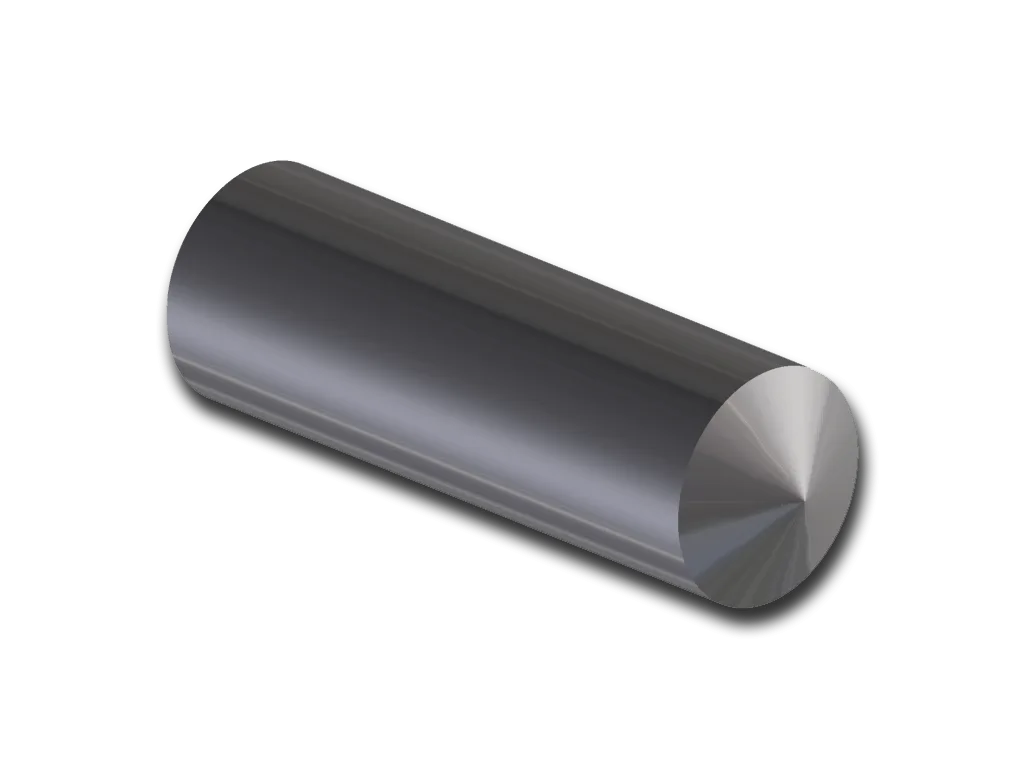

Kolík s vnitřním závitem typ ID

Kolík s vnitřním závitem.

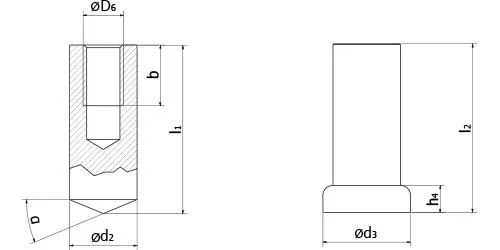

ID nakres

* - d3 a h4 jsou pouze přibližné hodnoty.

XXX v kódu nahraďte požadovanou délkou l2.

Pro výběr nářadí k aplikaci přivařovacích prvků klikněte zde.

Rozměry

Kód

d1

l2

d2

d3 *

h4 *

l±1

α±2,5°

b

Ocel

Nerez A2-50

M5

15 - 100

10,0

13,0

4,0

l2 + 2,8

22,5°

7,0

6116205XXX

6126205XXX

M6

15 - 100

10,0

13,0

4,0

l2 + 2,8

22,5°

9,0

6116206XXX

6126206XXX

M8

15 - 100

12,0

16,0

5,0

l2 + 3,4

22,5°

9,5

6116207XXX

6126207XXX

M8

20 - 100

14,6

18,5

6,0

l2 + 3,9

22,5°

15,0

6116208XXX

6126208XXX

M10

20 - 100

14,6

18,5

6,0

l2 + 3,9

22,5°

15,0

6116209XXX

6126209XXX

M10

30 - 100

16,0

21,0

7,0

l2 + 3,9

22,5°

15,0

6116210XXX

6126210XXX

M12

25 - 100

18,0

23,0

7,0

l2 + 4,2

22,5°

18,0

6116212XXX

6126212XXX

M16

40 - 100

22,0

28,0

10,0

l2 + 5,1

22,5°

24,0

6116216XXX

6126216XXX


×
