Krátký cyklus

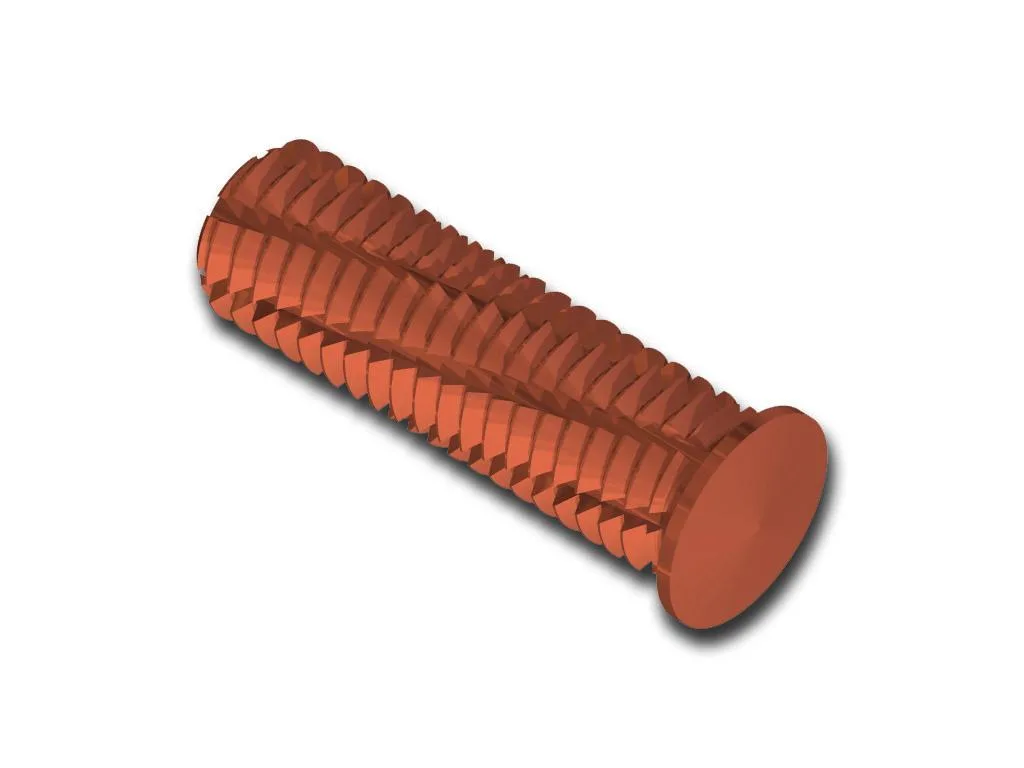

Závitový svorník s drážkou PSG
Závitový svorník s drážkou.
XXX - kódu nahraďte požadovanou délkou.
Pro výběr nářadí k aplikaci přivařovacích prvků klikněte zde.

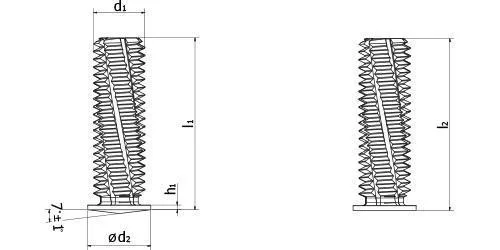

| Rozměry | Kód | ||||
| d1 | l1 | d2 ±0,2 | h1 | Ocel poměděná | Nerez A2-50 |
| M4 | Na poptávku On request | 5,0 | 0,7 - 1,4 | 61143040XX | 61243040XX |
| M5 | 6,0 | 61143050XX | 61243050XX | ||
| M6 | 7,0 | 61143060XX | 61243060XX | ||
| M8 | 8,0 | 0,8 - 1,4 | 61143080XX | 61243080XX | |
