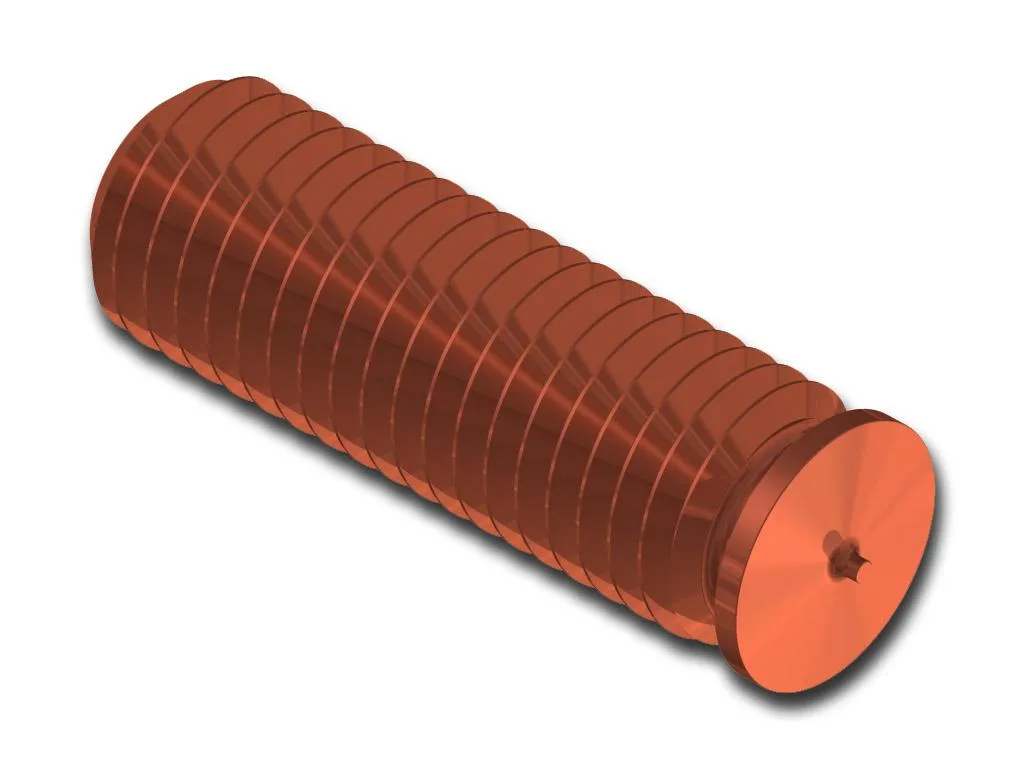

Závitový svorník typ PT

Závitový svorník

pt nakres

Pro výběr nářadí k aplikaci přivařovacích prvků klikněte zde.

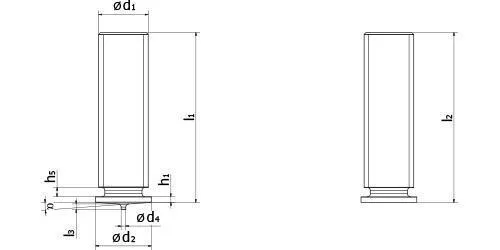

Rozměry

Kód

D1

L1

h

N max

D3 ±0,2

D4 ±0,08

L3 ±0,05

α±1°

Ocel poměděná

Nerez A2-50

Hliník AlMg3

M3

6

0,7 - 1,4

0,6

4,5

0,6

0,55

3°

6110003006

6120003006

6100003006



8



6110003008

6120003008

6100003008



10



6110003010

6120003010

6100003010



12



6110003012

6120003012

6100003012



15



6110003015

6120003015

6100003015



16



6110003016

6120003016

6100003016



20



6110003020

6120003020

6100003020



25



6110003025

6120003025

6100003025



30



6110003030

6120003030

6100003030



35



6110003035

6120003035

6100003035



40



6110003040

6120003040

6100003040



45



6110003045

6120003045*

6100003045*

M4

6

0,7 - 1,4

0,6

5,5

0,65

0,55

3°

6110004006

6120004006

6100004006



8



6110004008

6120004008

6100004008



10



6110004010

6120004010

6100004010



12



6110004012

6120004012

6100004012



15



6110004015

6120004015

6100004015



16



6110004016

6120004016

6100004016



20



6110004020

6120004020

6100004020



25



6110004025

6120004025

6100004025



30



6110004030

6120004030

6100004030



35



6110004035

6120004035

6100004035*



40



6110004040

6120004040

6100004040*

M5

8

0,8 - 1,4

1,0

6,5

0,75

0,8

3°

6110005008

6120005008

6100005008



10



6110005010

6120005010

6100005010



12



6110005012

6120005012

6100005012



15



6110005015

6120005015

6100005015



16



6110005016

6120005016

6100005016



20



6110005020

6120005020

6100005020



25



6110005025

6120005025

6100005025



30



6110005030

6120005030

6100005030



35



6110005035

6120005035

6100005035



37



6110005037

6120005037*

6100005037*



40



6110005040

6120005040

6100005040



45



6110005045

6120005045

6100005045



50



6110005050

6120005050

6100005050

M6

8

0,8 - 1,4

1,0

7,5

0,75

0,8

3°

6110006008

6120006008

6100006008



10



6110006010

6120006010

6100006010



12



6110006012

6120006012

6100006012



15



6110006015

6120006015

6100006015



16



6110006016

6120006016

6100006016



20



6110006020

6120006020

6100006020



25



6110006025

6120006025

6100006025



30



6110006030

6120006030

6100006030



35



6110006035

6120006035

6100006035



40



6110006040

6120006040

6100006040



45



6110006045

6120006045

6100006045



50



6110006050

6120006050

6100006050

M8

10

0,8 - 1,4

1,5

9,0

0,75

0,85

3°

6110008010

6120008010

6100008010



12



6110008012

6120008012

6100008012



15



6110008015

6120008015

6100008015



16



6110008016

6120008016

6100008016



20



6110008020

6120008020

6100008020



25



6110008025

6120008025

6100008025



30



6110008030

6120008030

6100008030



35



6110008035

6120008035

6100008035



40



6110008040

6120008040

6100008040



45



6110008045

6120008045

6100008045



50



6110008050

6120008050

6100008050



55



6110008055

6120008055

6100008055



60



6110008060

6120008060

6100008060

M10

12

0,8 - 1,4

2,0

11,0

0,8

0,9

3°

6110010012

6120010012




16



6110010016

6120010016



20



6110010020

6120010020



25



6110010025

6120010025



30



6110010030

6120010030



35



6110010035

6120010035



40



6110010040

6120010040



45



6110010045

6120010045



50



6110010050

6120010050



×
