Matice
RPI

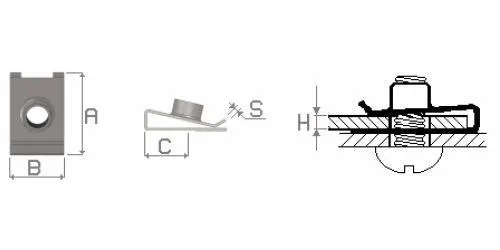

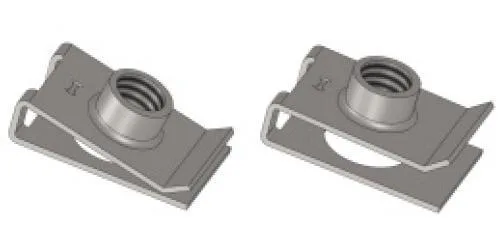

U-matice typ RPI
Za ◊ v kódu dosaďte požadovanou povrchovou úpravu.
|
Kód |
Šroub |
A |
B |
C |
S |
H |
Utahovací moment |
Forma |
Dostupnost |
|
91260130◊ |
M4 |
15,5 |
12,0 |
8,0 |
0,8 |
0,5 - 1,5 |
3,8Nm |
A1a |
Na poptávku |
|
91260131◊ |
M5 |
15,5 |
12,0 |
8,0 |
0,8 |
0,5 - 1,5 |
5,0Nm |
A1a |
Na poptávku |
|
91260132◊ |
M6 |
15,5 |
12,0 |
8,0 |
0,8 |
0,5 - 1,5 |
8,0Nm |
A1a |
Na poptávku |
|
91260130L◊ |
M4 |
15,5 |
12,0 |
8,0 |
0,8 |
2,0 |
3,8Nm |
A1a |
Na poptávku |
|
91260131L◊ |
M5 |
15,5 |
12,0 |
8,0 |
0,8 |
2,0 |
5,0Nm |
A1a |
Na poptávku |
|
91260132L◊ |
M6 |
15,5 |
12,0 |
8,0 |
0,8 |
2,0 |
8,0Nm |
A1a |
Na poptávku |
|
91260133◊ |
M6 |
15,5 |
12,0 |
8,0 |
0,8 |
2,0 |
8,0Nm |
C1a |
Na poptávku |
|
91262605◊ |
M6 |
24,3 |
14,2 |
13,7 |
0,9 |
3,5 - 4,2 |
3,8Nm |
B2b |
Na poptávku |
| Za ◊ v kódu dosaďte požadovanou povrchovou úpravu. | Popis | Příklad |
| Podložka bez povrchové úpravy | 91260130 | |
| B | Podložka bílý pozink | 91260130B |
