Matice
RPI

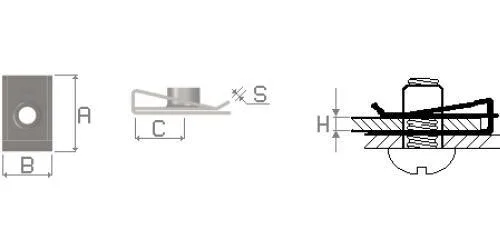

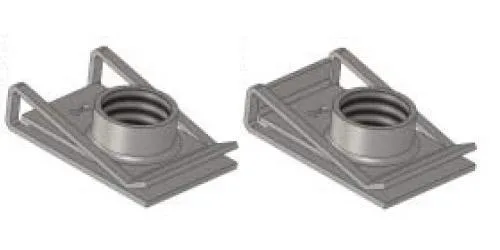

U-matice typ RPI varianta 2
Za ◊ v kódu dosaďte požadovanou povrchovou úpravu.
|
Kód |
Šroub |
A |
B |
C |
S |
H |
Utahovací moment |

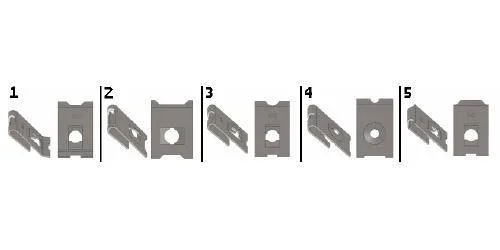

Forma |
Dostupnost |
|
91260135◊ |
M5 |
23,4 |
15,0 |
11,4 |
0,8 |
0,5 - 4,0 |
8,0Nm |
A1a |
Skladem |
|
91260136◊ |
M6 |
23,4 |
15,0 |
11,4 |
0,8 |
0,5 - 4,0 |
8,0Nm |
A1a |
Skladem |
|
91262401◊ |
M4 |
14,9 |
10,0 |
7,3 |
0,6 |
1,2 - 2,6 |
3,8Nm |
A1b |
Na poptávku |
|
91262402◊ |
M4 |
14,9 |
10,0 |
7,3 |
0,6 |
1,7 - 2,6 |
3,8Nm |
A1a |
Na poptávku |
|
91262502◊ |
M5 |
20,5 |
14,0 |
10,6 |
0,6 |
0,4 - 2,6 |
5,0Nm |
A1b |
Na poptávku |
|
91262504◊ |
M5 |
21,0 |
15,0 |
10,8 |
0,6 |
1,5 - 4,0 |
5,0Nm |
A2b |
Na poptávku |
|
91262505◊ |
M5 |
17,0 |
17,0 |
7,6 |
0,6 |
0,5 - 1,8 |
5,0Nm |
B2b |
Na poptávku |
|
91262602◊ |
M6 |
18,8 |
16,0 |
8,7 |
0,8 |
0,8 - 2,5 |
8,0Nm |
A1b |
Na poptávku |
|
91262603◊ |
M6 |
18,8 |
16,0 |
8,7 |
0,8 |
0,0 - 2,5 |
8,0Nm |
A1b |
Na poptávku |
|
91262604◊ |
M6 |
22,3 |
15,0 |
11,7 |
0,8 |
0,1 - 3,0 |
8,0Nm |
C1a |
Na poptávku |
|
91262608◊ |
M6 |
23,8 |
15,0 |
11,7 |
0,8 |
0,1 - 2,5 |
8,0Nm |
A1a |
Na poptávku |
|
91262609◊ |
M6 |
23,6 |
16,0 |
11,8 |
0,6 |
0,1 - 3,0 |
8,0Nm |
A1b |
Na poptávku |
| Za ◊ v kódu dosaďte požadovanou povrchovou úpravu. | Popis | Příklad |
| Podložka bez povrchové úpravy | 91260135 | |
| B | Podložka bílý pozink | 91260135B |
