STTEC St

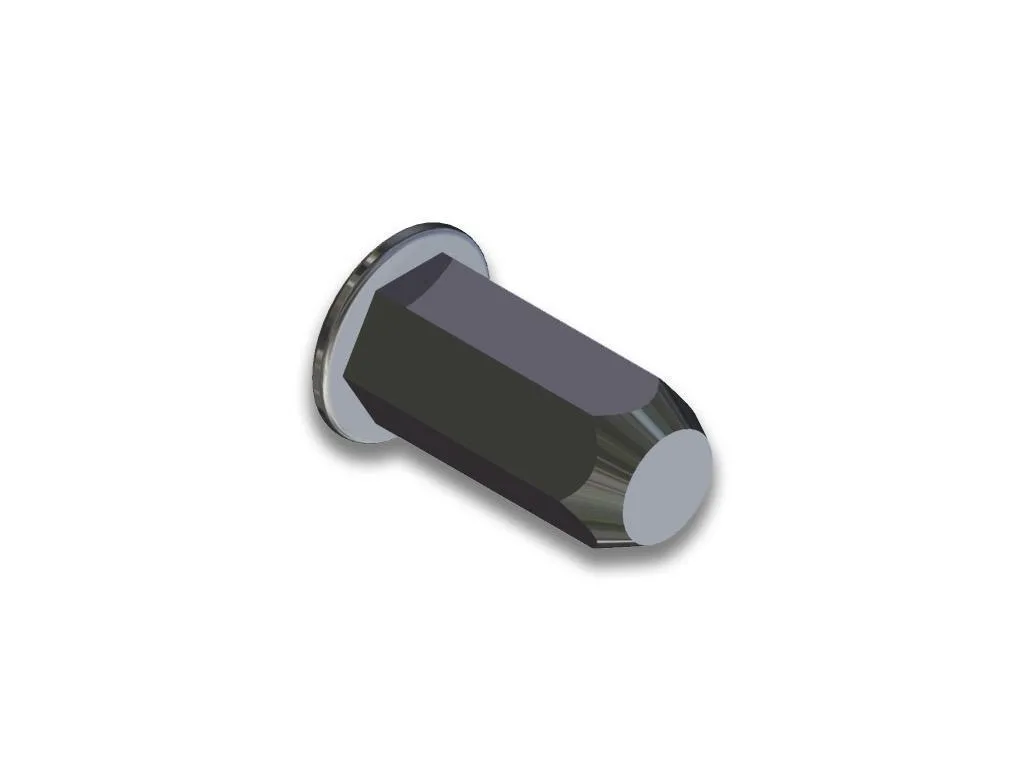

Nýtovací matice uzavřená šestihranná ocelová s plochou hlavou.
Pro výběr nářadí k aplikaci nýtovací matice klikněte zde.
Závit |
Kód |
Rozsah |
Otvor d -0/+0,1 |
D |
B |
K |
L |
M4 |
2111709104 |
0,5 - 2,0 |
6,0 |
5,9 |
9,0 |
1,0 |
15,0 |
M5 |
2111709105 |
0,5 - 2,5 |
7,0 |
6,9 |
10,0 |
1,0 |
18,0 |
M6 |
2111709106 |
0,5 - 3,0 |
9,0 |
8,9 |
12,7 |
1,5 |
23,0 |
M8 |
2111709108 |
1,0 - 3,5 |
11,0 |
10,9 |
16,0 |
1,5 |
26,0 |
M10 |
2111709110 |
1,0 - 4,0 |
13,0 |
12,9 |
19,0 |
2,0 |
33,0 |
Minimální odolnost v tahu | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
Všechny typy | ocel/nerezová ocel | 3900N | 6800N | 11500N | 16500N | 25000N | 32000N | 34000N |
hliník | 1900N | 4000N | 6500N | 7800N | 12300N | 17500N | - |
Minimální odolnost závitu | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
ocel/nerez plochá hlava, kruhové/šestihranné tělo |
2Nm | 5Nm | 8,5Nm | 15Nm | 26Nm | 50Nm | 80Nm |
ocel/nerez zapuštěná hlava,kruhové/šestihranné tělo |
1Nm | 4Nm | 8Nm | 15Nm | 26Nm | 45Nm | 70Nm |
ocel/nerez redukovaná hlava, kruhové/šestihranné tělo |
1Nm | 3Nm | 6Nm | 11Nm | 20Nm | 32Nm | 50Nm |
hliník plochá/redukovaná hlava, kruhové tělo |
0,7Nm | 2,5Nm | 5Nm | 8Nm | 20Nm | 25Nm | - |
Minimální odolnost matice proti protočení | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
ocel/nerez plochá hlava, kruhové tělo |
0,5Nm | 1Nm | 2Nm | 4,5Nm | 5,5Nm | 11Nm | 30Nm |
ocel/nerez (redukovaná) zapuštěná hlava,kruhové tělo |
0,4Nm | 0,8Nm | 1,5Nm | 3,5Nm | 4,5Nm | 8,5Nm | 24Nm |
hliník plochá hlava, kruhové tělo |
0,25Nm | 0,9Nm | 1,5Nm | 3,5Nm | 5Nm | 6,5Nm | 21Nm |
hliník (redukovaná) zapuštěná hlava, kruhové tělo |
0,2Nm | 0,7Nm | 1,2Nm | 2,5Nm | 4Nm | 5Nm | 16Nm |
Minimální pevnost ve střihu |
M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
Kruhové/šestihranné tělo, plochá a (redukovaná) zapuštěná hlava | ocel/nerezová ocel | 900N | 1500N | 2000N | 3000N | 4400N | 5000N | 6500N |
hliník | 600N | 1000N | 1200N | 2000N | 2400N | 3800N | - |
