STT-Z
STT-Z A4

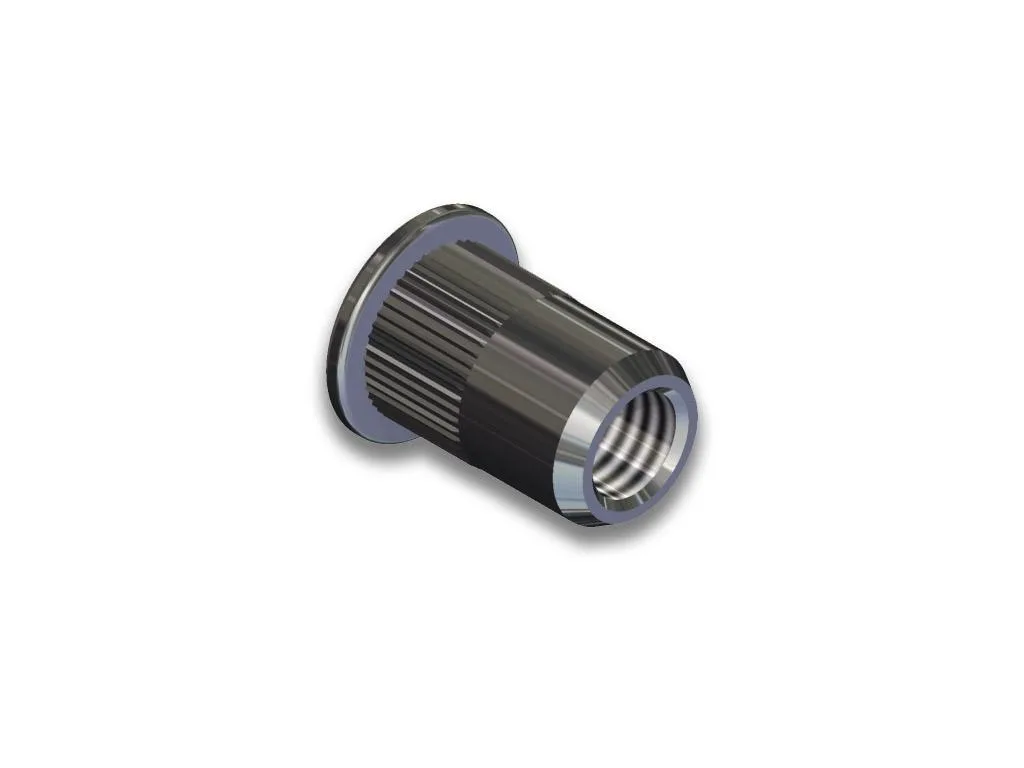

Nýtovací matice nerezová s plochou hlavou a rádlováním.
Pro výběr nářadí k aplikaci nýtovací matice klikněte zde.
Závit | Kód | Rozsah | Otvor d -0/+0,1 | D | B | K | L |
M5 | 2130019105 | 0,5 - 3,0 | 7,0 | 6,9 | 10,0 | 1,2 | 13,0 |
M6 | 2130019106 | 0,5 - 3,0 | 9,0 | 8,9 | 12,0 | 1,5 | 14,5 |
M8 | 2130019108 | 0,8 - 3,5 | 11,0 | 10,9 | 15,0 | 1,5 | 17,5 |
| Minimální odolnost v tahu | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| Všechny typy | ocel/nerezová ocel | 3900N | 6800N | 11500N | 16500N | 25000N | 32000N | 34000N |
| hliník | 1900N | 4000N | 6500N | 7800N | 12300N | 17500N | - | |
| Minimální odolnost závitu | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
ocel/nerez plochá hlava, kruhové/šestihranné tělo | 2Nm | 5Nm | 8,5Nm | 15Nm | 26Nm | 50Nm | 80Nm |
ocel/nerez zapuštěná hlava, kruhové/šestihranné tělo | 1Nm | 4Nm | 8Nm | 15Nm | 26Nm | 45Nm | 70Nm |
ocel/nerez redukovaná hlava, kruhové/šestihranné tělo | 1Nm | 3Nm | 6Nm | 11Nm | 20Nm | 32Nm | 50Nm |
hliník plochá/redukovaná hlava, kruhové tělo | 0,7Nm | 2,5Nm | 5Nm | 8Nm | 20Nm | 25Nm | - |
| Minimální odolnost matice proti protočení | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
ocel/nerez plochá hlava, kruhové tělo | 0,5Nm | 1Nm | 2Nm | 4,5Nm | 5,5Nm | 11Nm | 30Nm |
ocel/nerez (redukovaná) zapuštěná hlava, kruhové tělo | 0,4Nm | 0,8Nm | 1,5Nm | 3,5Nm | 4,5Nm | 8,5Nm | 24Nm |
hliník plochá hlava, kruhové tělo | 0,25Nm | 0,9Nm | 1,5Nm | 3,5Nm | 5Nm | 6,5Nm | 21Nm |
hliník (redukovaná) zapuštěná hlava, kruhové tělo | 0,2Nm | 0,7Nm | 1,2Nm | 2,5Nm | 4Nm | 5Nm | 16Nm |
Minimální pevnost ve střihu | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| Kruhové/šestihranné tělo, plochá a (redukovaná) zapuštěná hlava | ocel/nerezová ocel | 900N | 1500N | 2000N | 3000N | 4400N | 5000N | 6500N |
| hliník | 600N | 1000N | 1200N | 2000N | 2400N | 3800N | - | |
