STSC-Z
STSC-Z St

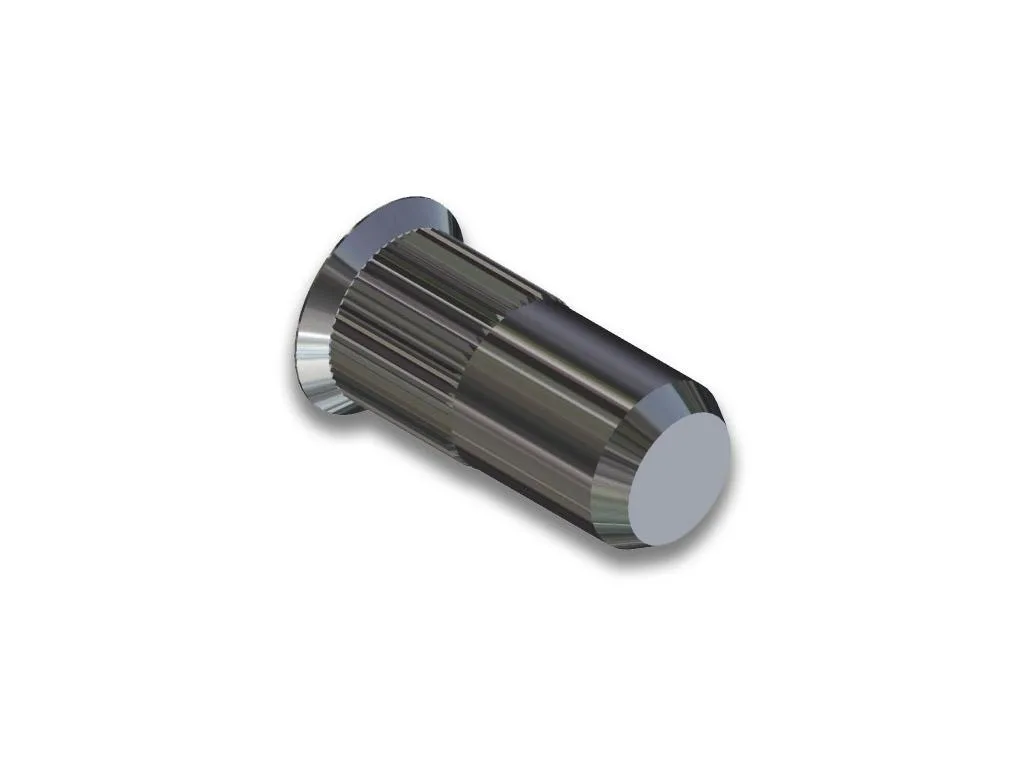

Nýtovací matice uzavřená ocelová se zapuštěnou hlavou a rádlováním.
Pro výběr nářadí k aplikaci nýtovací matice klikněte zde.
|
Závit |
Kód |
Rozsah |
Otvor d -0/+0,1 |
D |
B |
K |
L |
|
M4 |
2110619104 |
1,5 - 4,0 |
6,0 |
5,9 |
9,0 |
1,7 |
17,5 |
|
M5 |
2110619105 |
1,5 - 4,0 |
7,0 |
6,9 |
10,0 |
1,7 |
20,5 |
|
M6 |
2110619106 |
1,5 - 4,5 |
9,0 |
8,9 |
12,0 |
1,7 |
23,5 |
|
M8 |
2110619108 |
1,5 - 4,5 |
11,0 |
10,9 |
14,0 |
1,7 |
28,0 |
|
M10 |
2110619110 |
2,0 - 4,5 |
13,0 |
12,9 |
16,0 |
1,7 |
30,5 |
| Minimální odolnost v tahu | M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| Všechny typy | ocel/nerezová ocel | 3900N | 6800N | 11500N | 16500N | 25000N | 32000N | 34000N |
| hliník | 1900N | 4000N | 6500N | 7800N | 12300N | 17500N | - | |
| Minimální odolnost závitu | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|
ocel/nerez plochá hlava, kruhové/šestihranné tělo |
2Nm | 5Nm | 8,5Nm | 15Nm | 26Nm | 50Nm | 80Nm |
|
ocel/nerez zapuštěná hlava, kruhové/šestihranné tělo |
1Nm | 4Nm | 8Nm | 15Nm | 26Nm | 45Nm | 70Nm |
|
ocel/nerez redukovaná hlava, kruhové/šestihranné tělo |
1Nm | 3Nm | 6Nm | 11Nm | 20Nm | 32Nm | 50Nm |
|
hliník plochá/redukovaná hlava, kruhové tělo |
0,7Nm | 2,5Nm | 5Nm | 8Nm | 20Nm | 25Nm | - |
| Minimální odolnost matice proti protočení | M3 | M4 | M5 | M6 | M8 | M10 | M12 |
|
ocel/nerez plochá hlava, kruhové tělo |
0,5Nm | 1Nm | 2Nm | 4,5Nm | 5,5Nm | 11Nm | 30Nm |
|
ocel/nerez (redukovaná) zapuštěná hlava, kruhové tělo |
0,4Nm | 0,8Nm | 1,5Nm | 3,5Nm | 4,5Nm | 8,5Nm | 24Nm |
|
hliník plochá hlava, kruhové tělo |
0,25Nm | 0,9Nm | 1,5Nm | 3,5Nm | 5Nm | 6,5Nm | 21Nm |
|
hliník (redukovaná) zapuštěná hlava, kruhové tělo |
0,2Nm | 0,7Nm | 1,2Nm | 2,5Nm | 4Nm | 5Nm | 16Nm |
|
Minimální pevnost ve střihu |
M3 | M4 | M5 | M6 | M8 | M10 | M12 | |
| Kruhové/šestihranné tělo, plochá a (redukovaná) zapuštěná hlava | ocel/nerezová ocel | 900N | 1500N | 2000N | 3000N | 4400N | 5000N | 6500N |
| hliník | 600N | 1000N | 1200N | 2000N | 2400N | 3800N | - | |
