STSC-Z A2

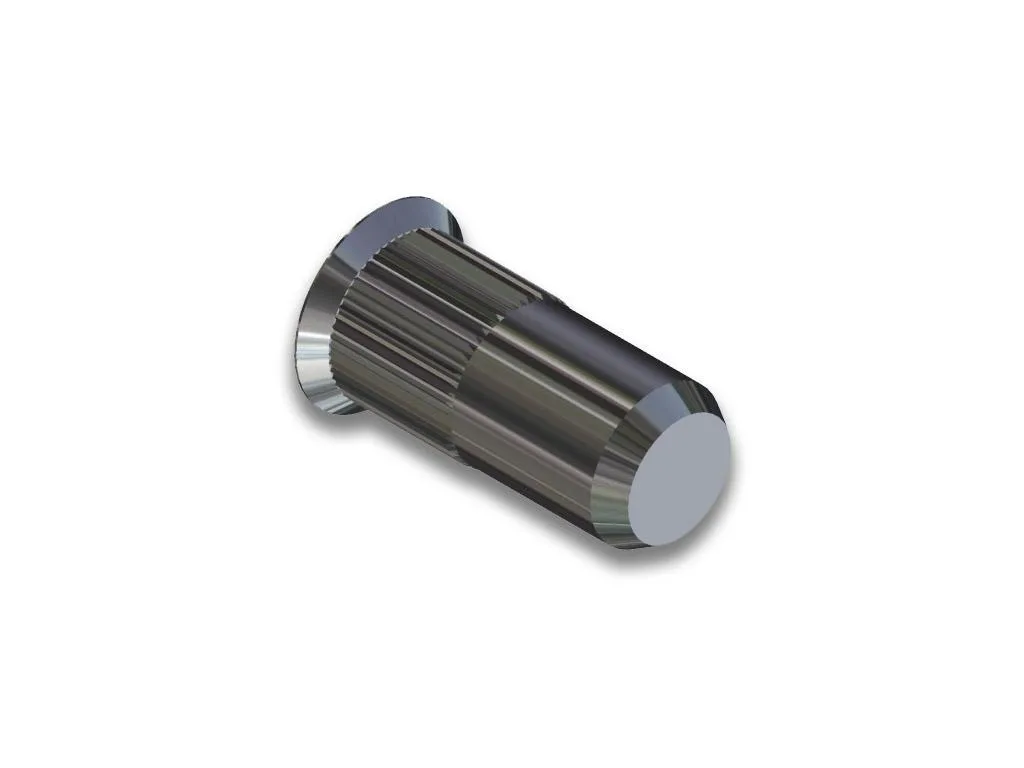

Nýtovací matice uzavřená nerezová se zapuštěnou hlavou a rádlováním.

STSC Z nakres otvor r

Pro výběr nářadí k aplikaci nýtovací matice klikněte zde.

Závit

Kód

Rozsah

Otvor d -0/+0,1

D

B

K

L

M4

2120619104

1,5 - 4,0

6,0

5,9

9,0

1,7

17,5

M5

2120619105

1,5 - 4,0

7,0

6,9

10,0

1,7

20,5

M6

2120619106

1,5 - 4,5

9,0

8,9

12,0

1,7

23,5

M8

2120619108

1,5 - 4,5

11,0

10,9

14,0

1,7

28,0

M10

2120619110

2,0 - 4,5

13,0

12,9

16,0

1,7

30,5

Minimální odolnost v tahu M3 M4 M5 M6 M8 M10 M12
Všechny typy ocel/nerezová ocel 3900N 6800N 11500N 16500N 25000N 32000N 34000N
hliník 1900N 4000N 6500N 7800N 12300N 17500N -
Minimální odolnost závitu M3 M4 M5 M6 M8 M10 M12

ocel/nerez

plochá hlava, kruhové/šestihranné tělo

2Nm 5Nm 8,5Nm 15Nm 26Nm 50Nm 80Nm

ocel/nerez

zapuštěná hlava,kruhové/šestihranné tělo

1Nm 4Nm 8Nm 15Nm 26Nm 45Nm 70Nm

ocel/nerez

redukovaná hlava, kruhové/šestihranné tělo

1Nm 3Nm 6Nm 11Nm 20Nm 32Nm 50Nm

hliník

plochá/redukovaná hlava, kruhové tělo

0,7Nm 2,5Nm 5Nm 8Nm 20Nm 25Nm -
Minimální odolnost matice proti protočení M3 M4 M5 M6 M8 M10 M12

ocel/nerez

plochá hlava, kruhové tělo

0,5Nm 1Nm 2Nm 4,5Nm 5,5Nm 11Nm 30Nm

ocel/nerez

(redukovaná) zapuštěná hlava,kruhové tělo

0,4Nm 0,8Nm 1,5Nm 3,5Nm 4,5Nm 8,5Nm 24Nm

hliník

plochá hlava, kruhové tělo

0,25Nm 0,9Nm 1,5Nm 3,5Nm 5Nm 6,5Nm 21Nm

hliník

(redukovaná) zapuštěná hlava, kruhové tělo

0,2Nm 0,7Nm 1,2Nm 2,5Nm 4Nm 5Nm 16Nm

Minimální pevnost ve střihu

M3 M4 M5 M6 M8 M10 M12
Kruhové/šestihranné tělo, plochá a (redukovaná) zapuštěná hlava ocel/nerezová ocel 900N 1500N 2000N 3000N 4400N 5000N 6500N
hliník 600N 1000N 1200N 2000N 2400N 3800N -
