NTTE
NTTE St

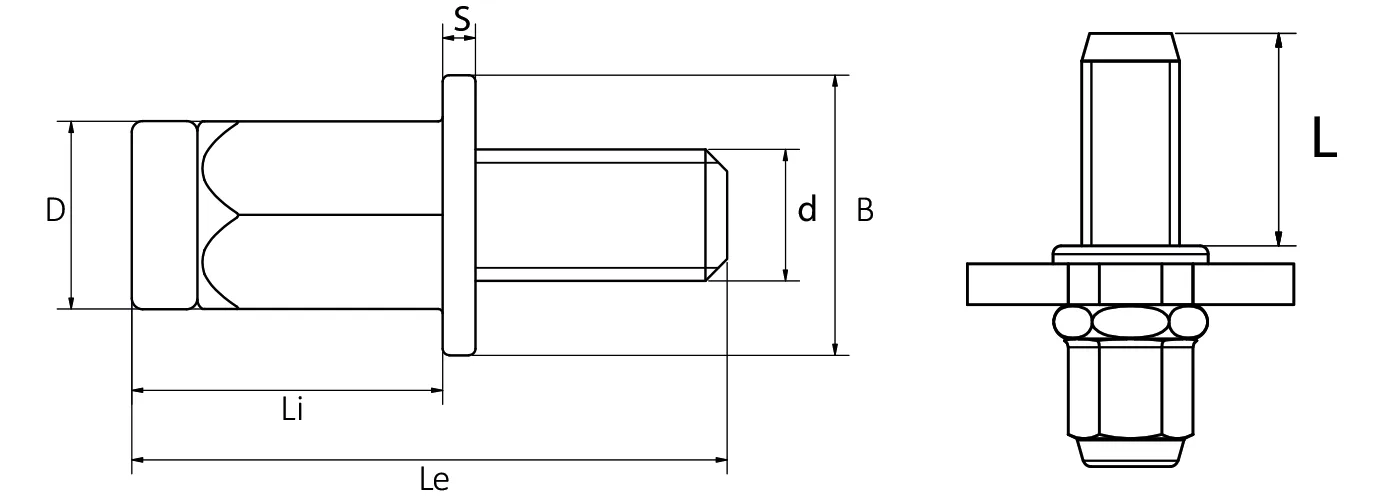

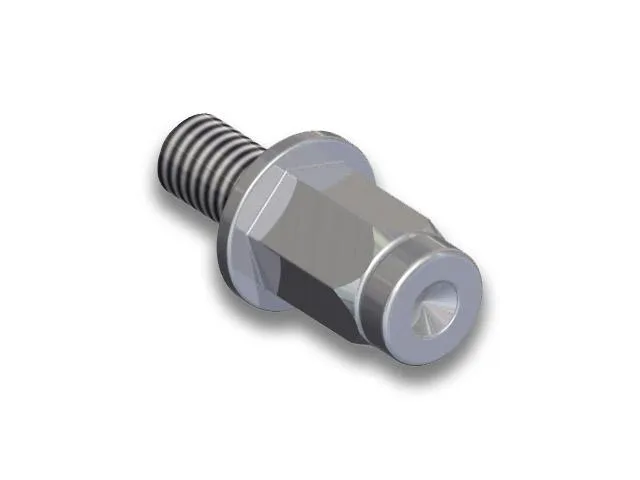

Nýtovací šroub šestihranný ocelový s plochou hlavou.
Pro výběr nářadí k aplikaci nýtovací matice klikněte zde.
|
Závit |
Kód |
Rozsah |
Otvor d -0/+0,1 |
D |
B |
S |
L min. |
Li |
Le |
|
M5 |
2119909105 |
0,5 - 3,0 |
7,0 |
6,9 |
10,0 |
1,0 |
15,0 |
12,0 |
25,0 |
|
M5 |
2119909305 |
0,5 - 3,0 |
7,0 |
6,9 |
10,0 |
1,0 |
25,0 |
12,0 |
35,0 |
|
M6 |
2119909106 |
0,5 - 3,0 |
9,0 |
8,9 |
13,0 |
1,5 |
15,0 |
14,5 |
27,0 |
|
M6 |
2119909306 |
0,5 - 3,0 |
9,0 |
8,9 |
13,0 |
1,5 |
25,0 |
14,5 |
37,0 |
