NTT
NTT St

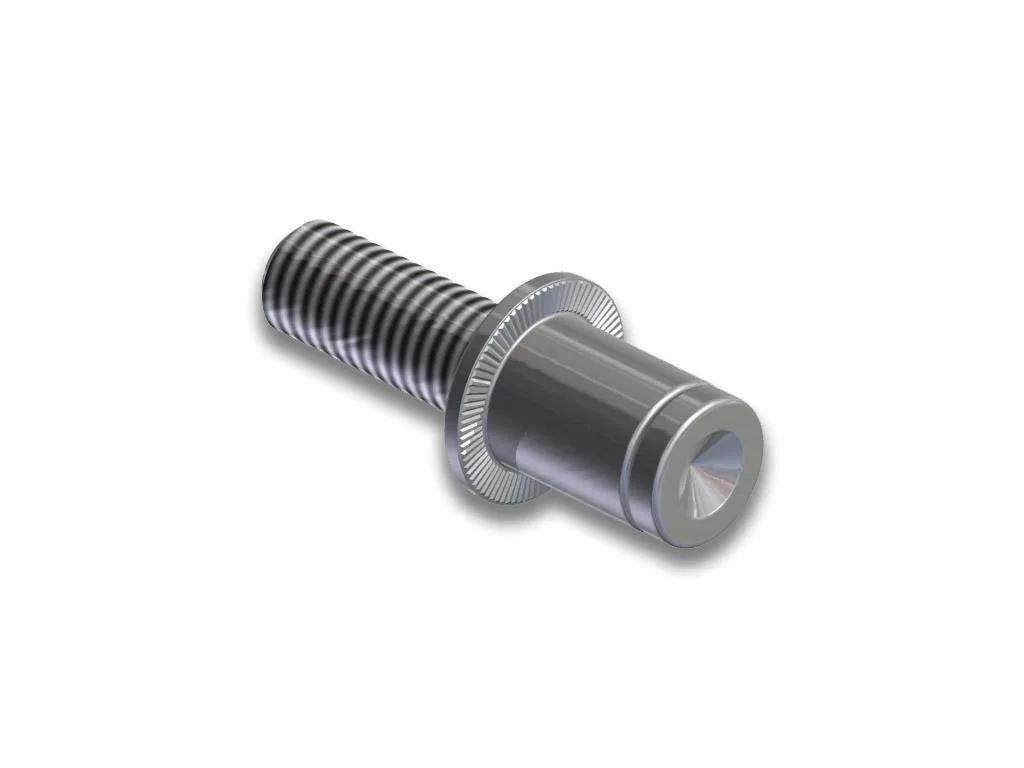

Nýtovací šroub ocelový s plochou hlavou a hladkým tělěm.
Pro výběr nářadí k aplikaci nýtovací matice klikněte zde.
|

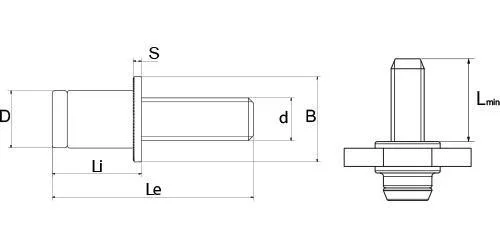

Závit |
Kód |
Rozsah |
Otvor d -0/+0,1 |
D |
B |
S |
L min. |
Li |
Le |
|
M5 |
2119809105 |
0,5 - 3,0 |
7,0 |
6,9 |
10,0 |
1,0 |
15,0 |
12,0 |
27,0 |
|
M5 |
2119809305 |
0,5 - 3,0 |
7,0 |
6,9 |
10,0 |
1,0 |
25,0 |
12,0 |
37,0 |
|
M6 |
2119809106 |
0,5 - 3,0 |
9,0 |
8,9 |
13,0 |
1,5 |
15,0 |
14,5 |
29,5 |
|
M6 |
2119809306 |
0,5 - 3,0 |
9,0 |
8,9 |
13,0 |
1,5 |
25,0 |
14,5 |
39,5 |
| M8 | 2119809108 | 0,5 - 3,0 | 11,0 | 10,9 | 16,0 | 1,5 | 20,0 | 15,5 | 35,0 |
| M8 | 2119809308 | 0,5 - 3,0 | 11,0 | 10,9 | 16,0 | 1,5 | 25,0 | 15,5 | 40,0 |
