Pro plošné spoje
S-KFH

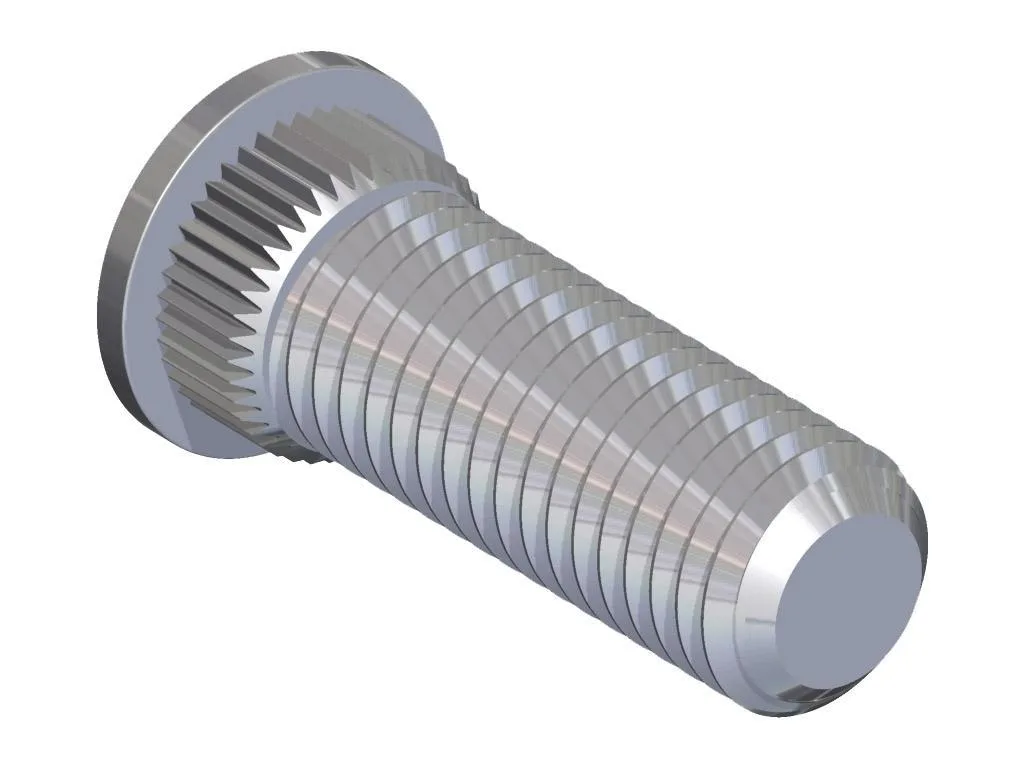

Lisovací šroub pro plošné spoje.
S-KFH - pocínovaný fosforobronz

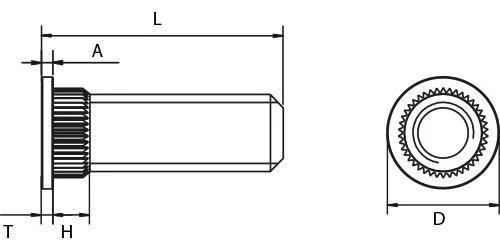

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
| Závit | L±0,25 | D±0,25 | H max | A max | T±0,13 | S min | d +0,08/-0 | m | Pocínovaný fosforobronz |
| M3 | 6 | 4,58 | 2,3 | 1,65 | 0,51 | 1,53 | 3,0 | 3,8 | 6247903006 |
| 8 | 6247903008 | ||||||||
| 10 | 6247903010 | ||||||||
| 12 | 6247903012 | ||||||||
| 15 | 6247903015 | ||||||||
| M4 | 6 | 5,74 | 2,3 | 1,65 | 0,51 | 1,53 | 4,2 | 5,1 | 6247904006 |
| 8 | 6247904008 | ||||||||
| 10 | 6247904010 | ||||||||
| 12 | 6247904012 | ||||||||
| 15 | 6247904015 | ||||||||
| M5 | 6 | 6,6 | 2,3 | 1,65 | 0,51 | 1,53 | 5,0 | 5,3 | 6247905006 |
| 8 | 6247905008 | ||||||||
| 10 | 6247905010 | ||||||||
| 12 | 6247905012 |
