S-TD

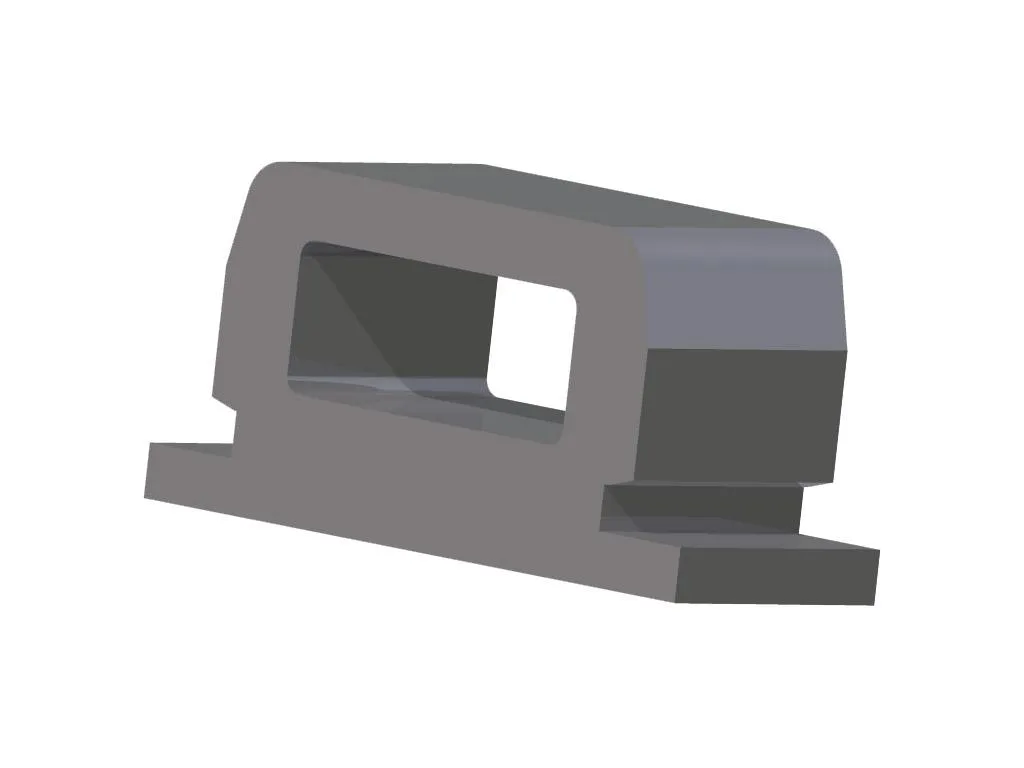

Lisovací kabelová příchytka

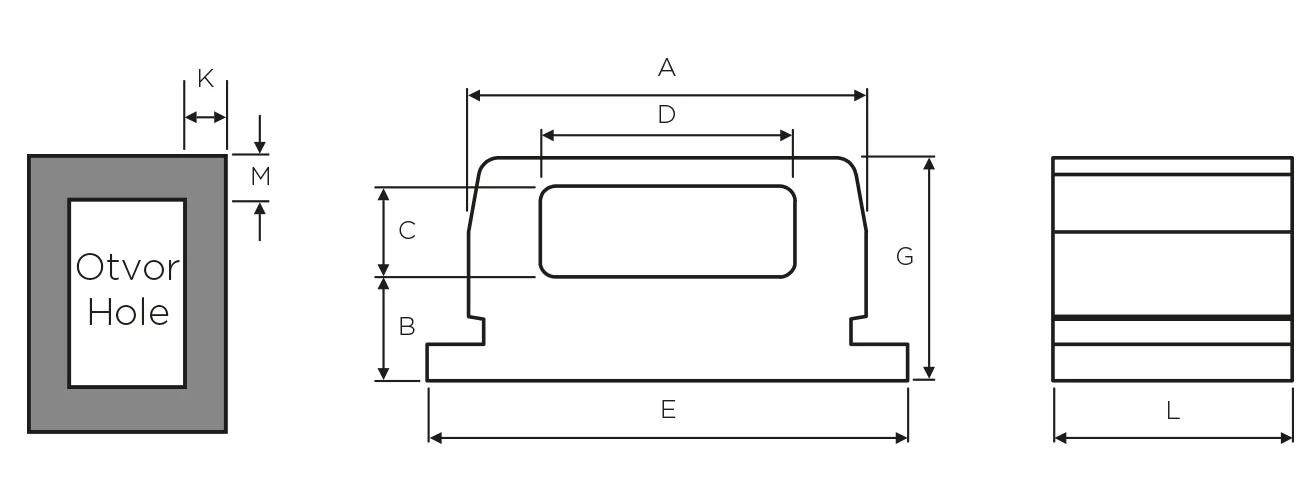

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

s td nakres

Typ

A

G

B

C

D

E

F

min

Otvor

 Kód

S-TD-40-4

7,82

3,07

1,4

1,65

3,81

6,25

4,06

1,02 - 1,27

3,73 x 3,18

6219904004

S-TD-60-6

9,4

4,67

1,91

1,65

4,57

7,82

5,21

1,02 - 1,78

4,98 x 4,75

6219906006

S-TD-175-12

14,28

9,42

3,3

2,4

7,24

12,6

9,14

1,02 - 3,18

6,65 x 9,53

6219917512


×
