S-TA, S-TAS

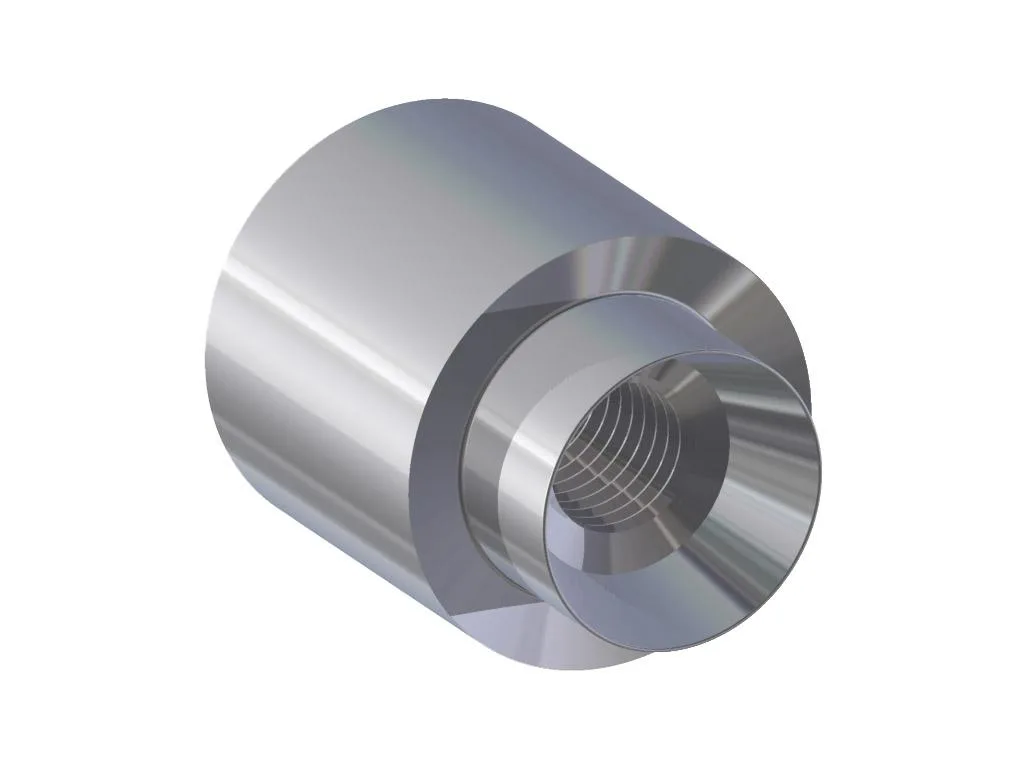

Matice s osazením.
S-TA - ocel pozinkovaná
S-TAS - nerez serie 300

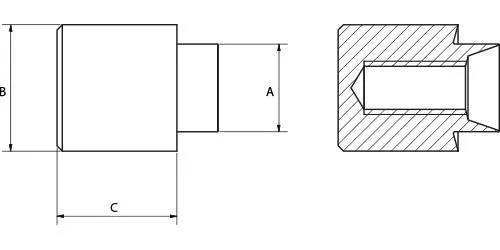

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Hodnotu XX v kódu nahraďte hodnotou SWG z tabulky pro požadovanou tloušťku plechu.
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
| Závit | A +0/-0,13 | B ±0,15 | C ±0,13 | d +0,05/-0 | S-TA Ocel | S-TAS Nerez ser300 |
| M3 | 5,54 | 7,92 | 8,61 | 5,54 | 621910030XX | 622910030XX |
| M4 | 6,73 | 9,52 | 8,97 | 6,73 | 621910040XX | 622910040XX |
| M5 | 7,92 | 11,10 | 9,32 | 7,92 | 621910050XX | 622910050XX |
| M6 | 9,52 | 12,70 | 10,57 | 9,52 | 621910060XX | 622910060XX |
| M8 | 12,70 | 15,87 | 11,89 | 12,70 | 621910080XX | 622910080XX |
| M10 | 15,87 | 19,05 | 16,50 | 15,87 | 621910100XX | 622910100XX |
| M12 | 19,05 | 25,40 | 19,05 | 19,05 | 621910120XX | 622910120XX |
| Rozsah (SWG) | 20 | 18 | 16 | 14 | 12 | 10 |
| Tloušťka plechu (mm) | 0,9 - 1,0 | 1,1 - 1,4 | 1,5 - 1,7 | 1,8 - 2,2 | 2,3 - 2,8 | 2,9 - 3,4 |
