S-RM, S-RMS

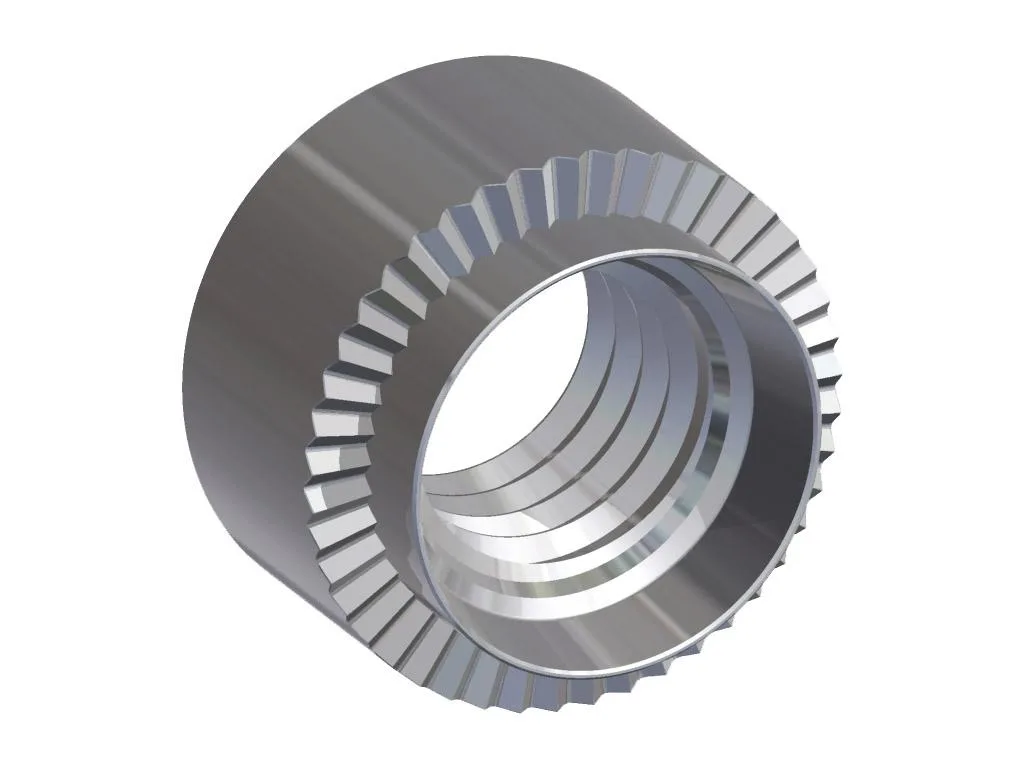

Matice s čelním rádlováním mini.
S-RM - ocel pozinkovaná
S-RMS - nerez serie 300

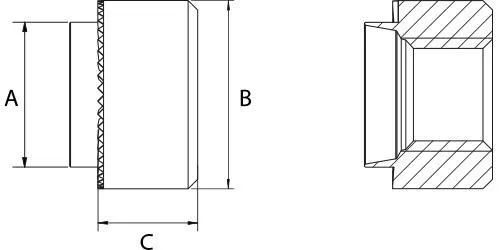

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Hodnotu XX v kódu nahraďte hodnotou z tabulky pro požadovanou tloušťku plechu.
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
|
Závit |
A+0/-0,13 |
B±0,15 |
C±0,13 |
d+0,05/-0 |
S-RM Ocel |
S-RMS Nerez serie 300 |
|
M2 |
3,50 |
5,00 |
2,30 |
3,50 |
621880020XX |
622880020XX |
|
M2,5 |
4,19 |
5,50 |
2,80 |
4,19 |
621880025XX |
622880025XX |
|
M3 |
4,19 |
5,50 |
2,80 |
4,19 |
621880030XX |
622880030XX |
|
M3,5 |
5,41 |
7,00 |
3,20 |
5,41 |
621880035XX |
622880035XX |
|
M4 |
5,41 |
7,00 |
3,20 |
5,41 |
621880040XX |
622880040XX |
|
M5 |
6,40 |
8,50 |
3,80 |
6,40 |
621880050XX |
622880050XX |
|
M6 |
7,70 |
10,00 |
5,10 |
7,70 |
621880060XX |
622880060XX |
|
M8 |
9,70 |
12,00 |
6,50 |
9,70 |
621880080XX |
622880080XX |
|
M10 |
12,70 |
16,00 |
7,60 |
12,70 |
621880100XX |
622880100XX |
|
M12 |
15,87 |
19,00 |
7,60 |
15,87 |
621880120XX |
622880120XX |
|
Tloušťka plechu (mm) |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
2,5 |
3,0 |
