S-RH, S-RHS

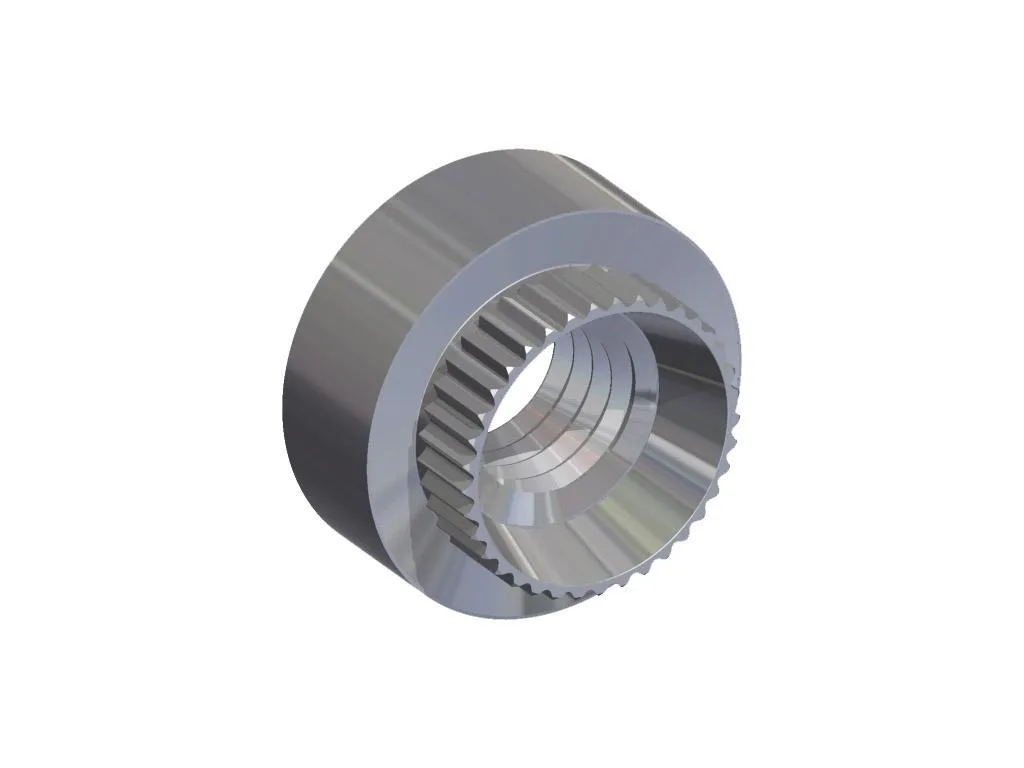

Matice s rádlovaným osazením.
S-RH - ocel pozinkovaná
S-RHS - nerez serie 300

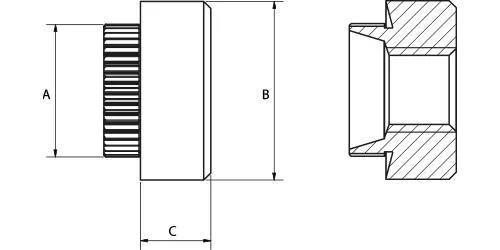

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Hodnotu XX v kódu nahraďte hodnotou SWG z tabulky pro požadovanou tloušťku plechu.
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
|
Závit |
A+0/-0,13 |
B±0,15 |
C±0,13 |
d+0,05/-0 |
S-RH Ocel |
S-RHS Nerez serie 300 |
|
M2,5 |
5,54 |
7,92 |
3,17 |
5,54 |
621150025XX |
622150025XX |
|
M3 |
5,54 |
7,92 |
3,17 |
5,54 |
621150030XX |
622150030XX |
|
M3,5 |
6,73 |
9,52 |
3,17 |
6,73 |
621150035XX |
622150035XX |
|
M4 |
6,73 |
9,52 |
3,17 |
6,73 |
621150040XX |
622150040XX |
|
M5 |
7,92 |
11,10 |
3,81 |
7,92 |
621150050XX |
622150050XX |
|
M6 |
9,52 |
12,70 |
5,08 |
9,52 |
621150060XX |
622150060XX |
|
M8 |
12,70 |
15,87 |
6,35 |
12,70 |
621150080XX |
622150080XX |
|
M10 |
15,87 |
19,05 |
7,62 |
15,87 |
621150100XX |
622150100XX |
|
M12 |
19,05 |
25,40 |
10,16 |
19,05 |
621150120XX |
622150120XX |
|
Rozsah (SWG) |
20 |
18 |
16 |
14 |
12 |
10 |
|
Tloušťka plechu (mm) |
0,9 - 1,0 |
1,1 - 1,4 |
1,5 - 1,7 |
1,8 - 2,2 |
2,3 - 2,8 |
2,9 - 3,4 |
