S-RF, S-RFS

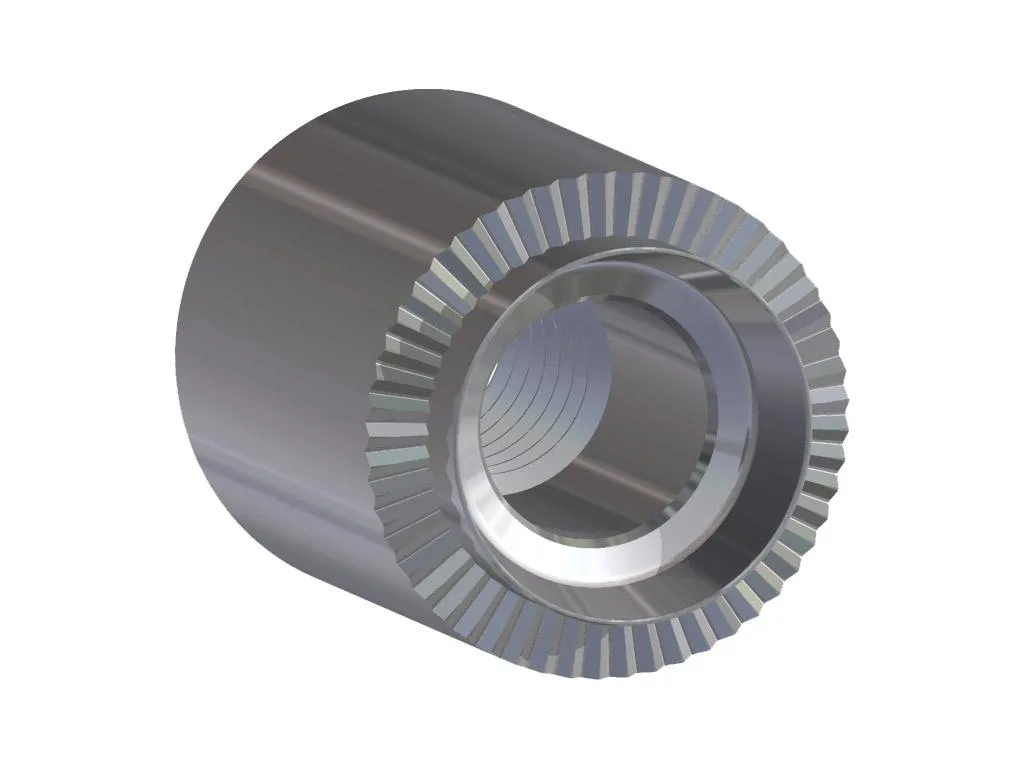

Distanční sloupek s čelním rádlováním.
S-RF - ocel pozinkovaná
S-RFS - nerez serie 300

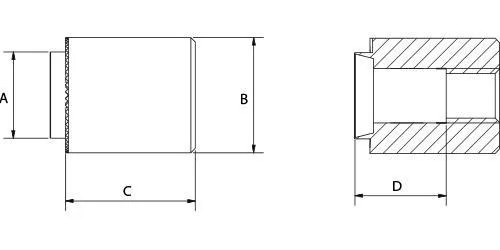

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
XX - nahraďte délkou, YY nahraďtě údajem SWG pro požadovaný plech
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
| Závit | A +0/-0,13 | B ±0,15 | d +0,05/-0 | S-RF Ocel | S-RFS Nerez serie 300 |
| M2,5 | 5,54 | 7,92 | 5,54 | 62141025XXYY | 62241025XXYY |
| M3 | 5,54 | 7,92 | 5,54 | 62141030XXYY | 62241030XXYY |
| M3,5 | 6,73 | 9,52 | 6,73 | 62141035XXYY | 62241035XXYY |
| M4 | 6,73 | 9,52 | 6,73 | 62141040XXYY | 62241040XXYY |
| M5 | 7,92 | 11,10 | 7,92 | 62141050XXYY | 62241050XXYY |
| M6 | 9,52 | 12,70 | 9,52 | 62141060XXYY | 62241060XXYY |
| M8 | 12,70 | 15,87 | 12,70 | 62141080XXYY | 62241080XXYY |
| M10 | 15,87 | 19,05 | 15,87 | 62141100XXYY | 62241100XXYY |
| M12 | 19,05 | 25,40 | 19,05 | 62141120XXYY | 62241120XXYY |
| C ±0,13 | 8-10mm | 11-13mm | 14-16mm | 17-22mm |
| D nom | 3,0mm | 6,0mm | 9,0mm | 12,0mm |
| Rozsah (SWG) | 20 | 18 | 16 | 14 | 12 | 10 |
| Tloušťka plechu (mm) | 0,9 - 1,0 | 1,1 - 1,4 | 1,5 - 1,7 | 1,8 - 2,2 | 2,3 - 2,8 | 2,9 - 3,4 |
