S-HX, S-HXS

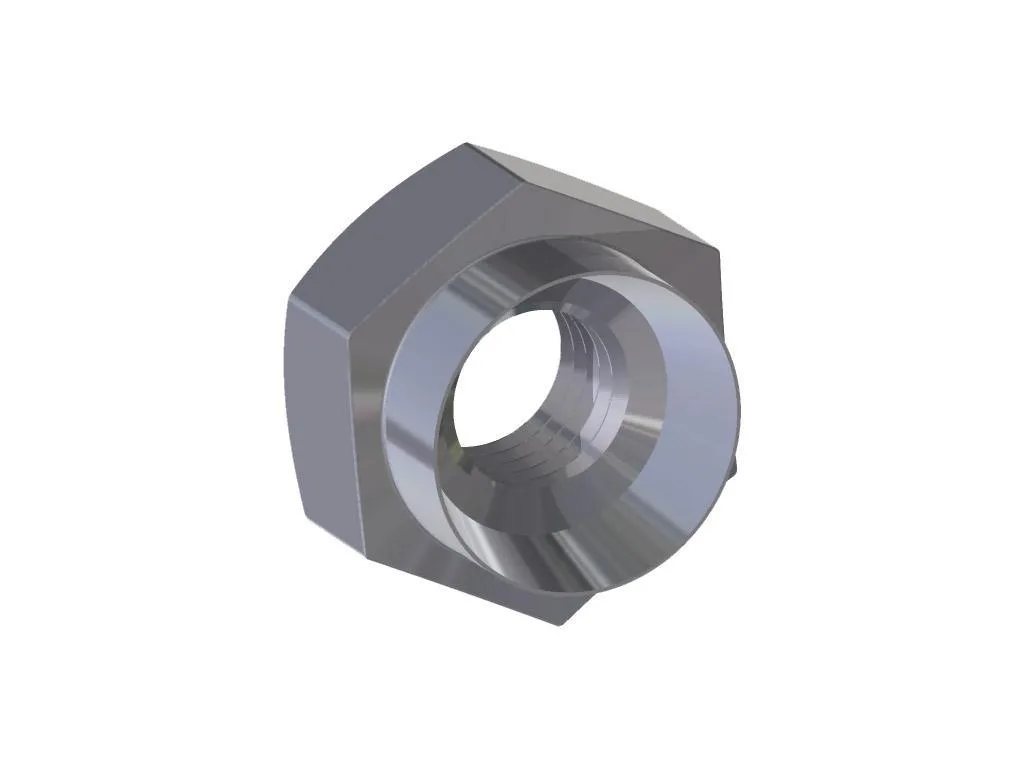

Matice šestihranná s osazením.

S-HX   - ocel pozinkovaná
S-HXS - nerez serie 300

Značení rozměrů:
S min  - minimální tloušťka plechu
d          - průměr otvoru
m         - minimální vzdálenost od středu otvoru k okraji plechu

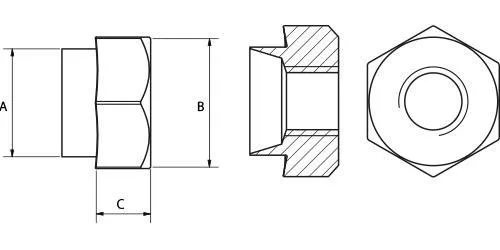

smins hx nakres

Hodnotu XX v kódu nahraďte hodnotou SWG z tabulky pro požadovanou tloušťku plechu.

Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.

Závit

+0/-0,13

±0,15

±0,13

+0,05/-0

S-HX Ocel

S-HXS Nerez serie 300

M2,5

5,54

7,92

3,17

5,54

621890025XX

622890025XX

M3

5,54

7,92

3,17

5,54

621890030XX

622890030XX

M3,5

6,73

7,92

3,17

6,73

621890035XX

622890035XX

M4

6,73

7,92

3,17

6,73

621890040XX

622890040XX

M5

7,92

9,52

3,81

7,92

621890050XX

622890050XX

M6

9,52

11,10

5,08

9,52

621890060XX

622890060XX

M8

12,70

14,27

6,35

12,70

621890080XX

622890080XX

M10

15,87

19,05

7,62

15,87

621890100XX

622890100XX

M12

19,05

22,22

10,16

19,05

621890120XX

622890120XX

Rozsah (SWG)

20

18

16

14

12

10

Tloušťka plechu (mm)

0,9 - 1,0

1,1 - 1,4

1,5 - 1,7

1,8 - 2,2

2,3 - 2,8

2,9 - 3,4


×
