S-TP, S-TPS

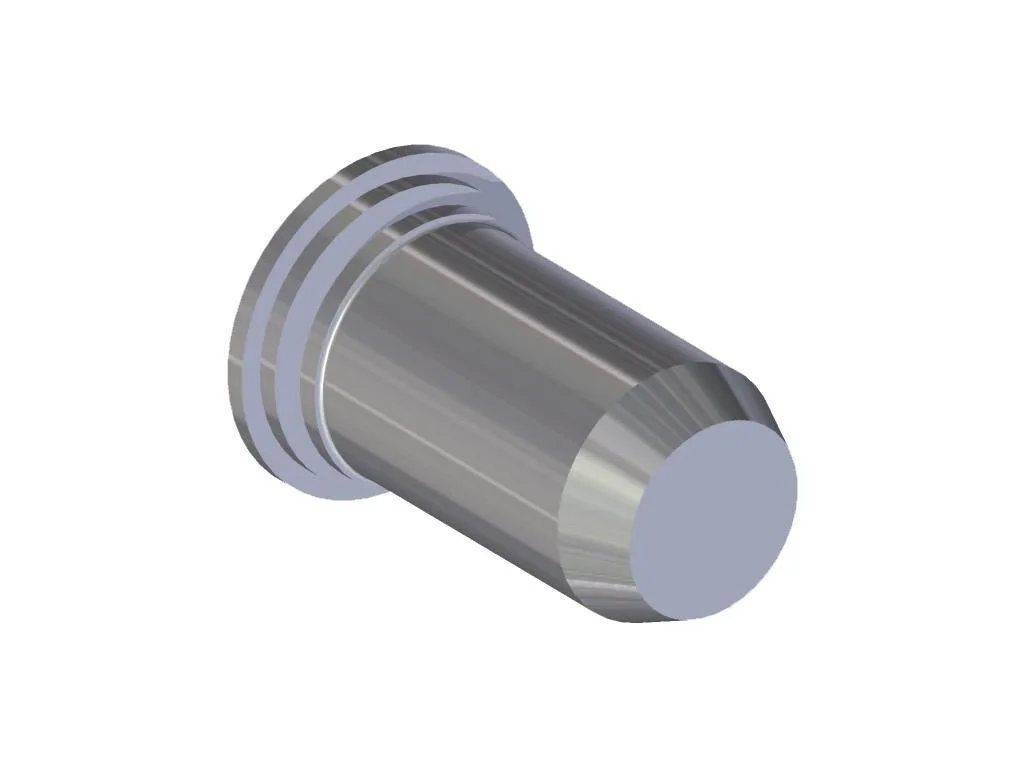

Lisovací pin zkosený.
S-TP - ocel pozinkovaná
S-TPS - nerez serie 300

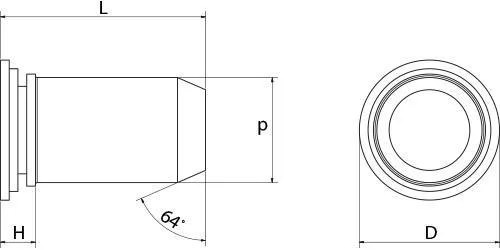

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
|
P±0,05 |
L±0,4 |
D±0,4 |
Hmax |
Smin |
d+0,08/-0 |
m |
S-TP Ocel |
S-TPS Nerez serie 300 |
|
3mm |
6 |
5,2 |
2,29 |
1,0 |
3,5 |
6,4 |
6212503006 |
6222503006 |
|
8 |
6212503008 |
6222503008 |
||||||
|
10 |
6212503010 |
6222503010 |
||||||
|
12 |
6212503012 |
6222503012 |
||||||
|
16 |
6212503016 |
6222503016 |
||||||
|
4mm |
8 |
6,12 |
2,29 |
1,0 |
4,5 |
7,1 |
6212504008 |
6222504008 |
|
10 |
6212504010 |
6222504010 |
||||||
|
12 |
6212504012 |
6222504012 |
||||||
|
16 |
6212504016 |
6222504016 |
||||||
|
20 |
6212504020 |
6222504020 |
||||||
|
5mm |
8 |
7,19 |
2,29 |
1,0 |
5,5 |
7,6 |
6212505008 |
6222505008 |
|
10 |
6212505010 |
6222505010 |
||||||
|
12 |
6212505012 |
6222505012 |
||||||
|
16 |
6212505016 |
6222505016 |
||||||
|
20 |
6212505020 |
6222505020 |
||||||
|
6mm |
10 |
8,13 |
2,29 |
1,0 |
6,5 |
7,9 |
6212506010 |
6222506010 |
|
12 |
6212506012 |
6222506012 |
||||||
|
16 |
6212506016 |
6222506016 |
||||||
|
20 |
6212506020 |
6222506020 |
