Lisovací šrouby

S-TFH, S-TFHS

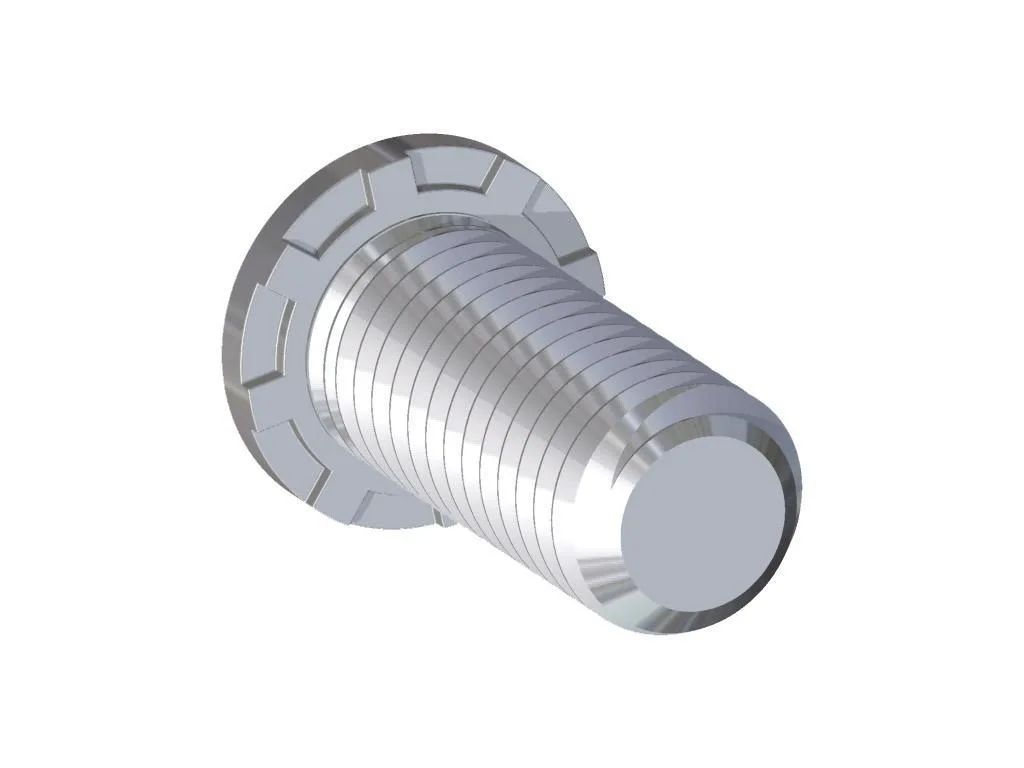

Lisovací šroub pro extra tenký plech.

S-TFH - ocel pozinkovaná
S-TFHS - nerez serie 300

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

s tfh nakres

Závit

L±0,4

B±0,4

max

min

+0,08/-0

m

S-TFH Ocel

S-TFHS Nerez ser300

M3

6

4,5

0,64

0,51

3,0

5,6

6212203006

6222203006



8



6212203008

6222203008



10



6212203010

6222203010



12



6212203012

6222203012



15



6212203015

6222203015



18



6212203018

6222203018



20



6212203020

6222203020



25



6212203025

6222203025

M4

8

5,8

0,64

0,51

4,0

7,2

6212204008

6222204008



10



6212204010

6222204010



12



6212204012

6222204012



15



6212204015

6222204015



18



6212204018

6222204018



20



6212204020

6222204020



22



6212204022

6222204022



25



6212204025

6222204025



28



6212204028

6222204028



30



6212204030

6222204030



35



6212204035

6222204035



38



6212204038

6222204038

M5

10

6,4

0,64

0,51

5,0

7,2

6212205010

6222205010



12



6212205012

6222205012



15



6212205015

6222205015



18



6212205018

6222205018



20



6212205020

6222205020



22



6212205022

6222205022



25



6212205025

6222205025



28



6212205028

6222205028



30



6212205030

6222205030



35



6212205035

6222205035



38



6212205038

6222205038


×
