Lisovací šrouby

S-HFE

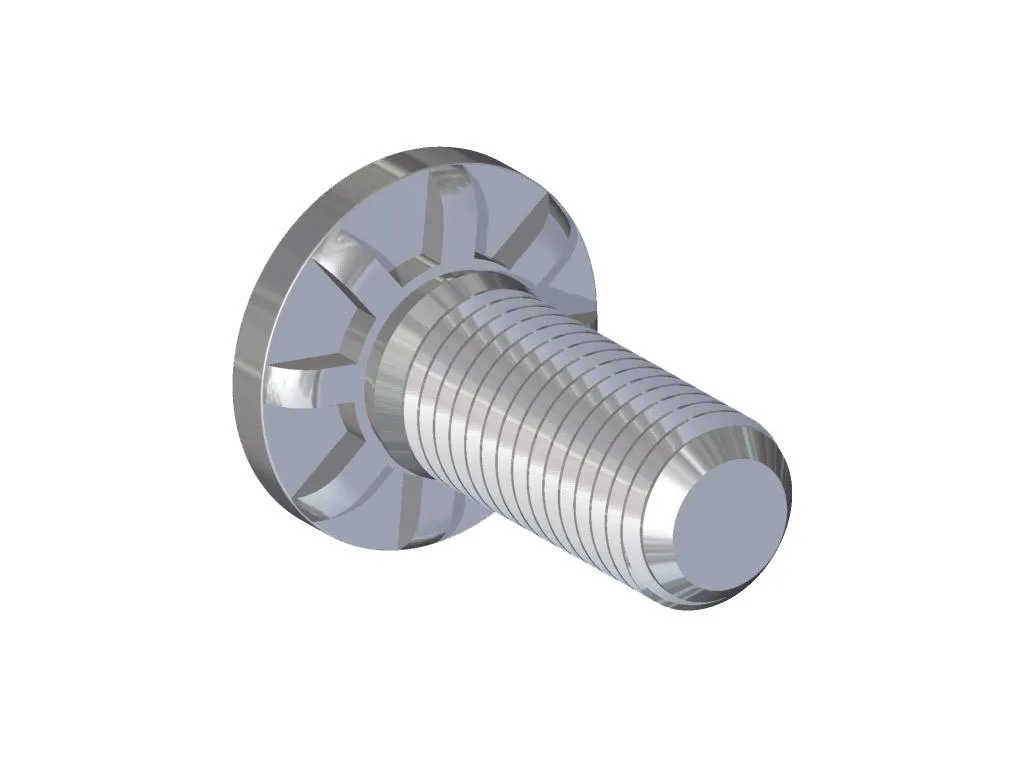

Lisovací šroub pevnostní pro tenké plechy.

S-HFE - ocel pozinkovaná

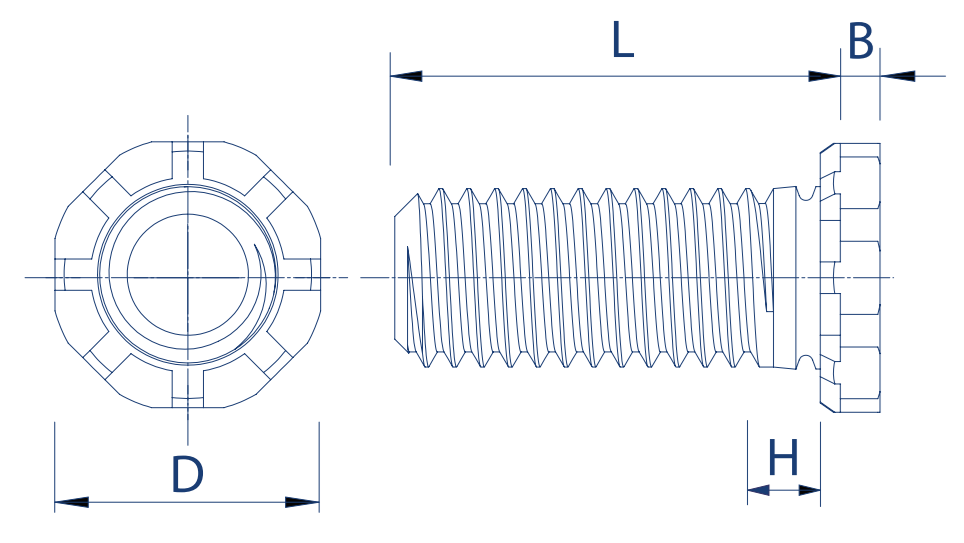

Značení rozměrů:

S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost středu otvoru od okraje plechu

s hfe nakres

Závit

L±0,4

D±0,25

max

max

min

+0,13/-0

m

S-HFE Ocel

M5

8

9,6

2,6

1,35

1,0

5,0

10,0

6212805008



15



6212805015

M6

15

11,3

2,8

1,52

1,0

6,0

11,5

6212806015



18



6212806018



20



6212806020



25



6212806025



30



6212806030

M8

15

15,3

3,3

2,13

1,5

8,0

14,5

6212808015



20



6212808020



25



6212808025



30



6212808030



35



6212808035



40



6212808040



50



6212808050
