S-FHH, S-FHHS

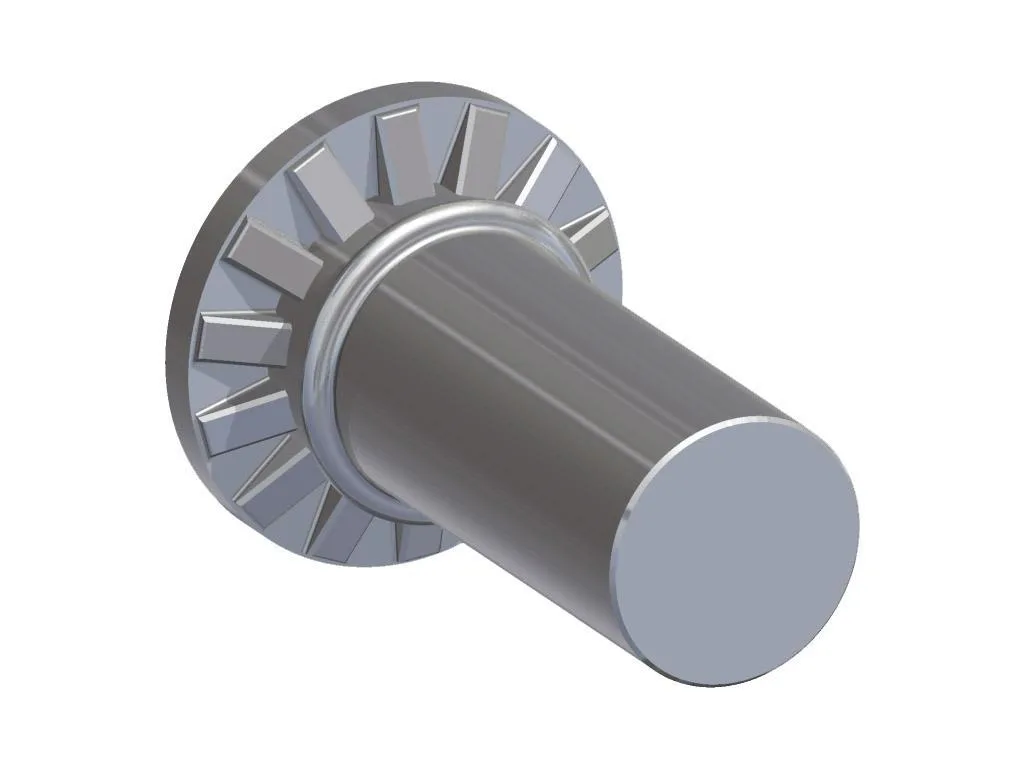

Lisovací pin.
S-FHH - ocel pozinkovaná
S-FHHS - nerez serie 300

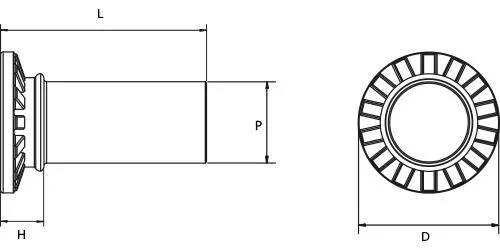

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
|
P±0,05 |
L±0,4 |
D±0,4 |
Hmax |
Smin |
d+0,08/-0 |
m |
S-FHH Ocel |
S-FHHS Nerez serie 300 |
|
3mm |
6 |
5,3 |
2,3 |
1,0 |
3,5 |
6,4 |
6212404006 |
6222404006 |
|
8 |
6212403008 |
6222403008 |
||||||
|
10 |
6212403010 |
6222403010 |
||||||
|
12 |
6212403012 |
6222403012 |
||||||
|
15 |
6212403015 |
6222403015 |
||||||
|
4mm |
6 |
6,0 |
2,3 |
1,0 |
4,1 |
7,1 |
6212404006 |
6222404006 |
|
8 |
6212404008 |
6222404008 |
||||||
|
10 |
6212404010 |
6222404010 |
||||||
|
12 |
6212404012 |
6222404012 |
||||||
|
15 |
6212404015 |
6222404015 |
||||||
|
18 |
6212404018 |
6222404018 |
||||||
|
20 |
6212404020 |
6222404020 |
||||||
|
5mm |
8 |
7,5 |
2,5 |
1,0 |
5,5 |
7,6 |
6212405008 |
6222405008 |
|
10 |
6212405010 |
6222405010 |
||||||
|
12 |
6212405012 |
6222405012 |
||||||
|
15 |
6212405015 |
6222405015 |
||||||
|
18 |
6212405018 |
6222405018 |
||||||
|
20 |
6212405020 |
6222405020 |
||||||
|
22 |
6212405022 |
6222405022 |
||||||
|
6mm |
10 |
8,0 |
2,7 |
1,6 |
6,5 |
7,9 |
6212406010 |
6222406010 |
|
12 |
6212406012 |
6222406012 |
||||||
|
15 |
6212406015 |
6222406015 |
||||||
|
18 |
6212406018 |
6222406018 |
||||||
|
20 |
6212406020 |
6222406020 |
||||||
|
22 |
6212406022 |
6222406022 |
||||||
|
25 |
6212406025 |
6222406025 |
