S-FH, S-FHS, S-FH4, S-FHA

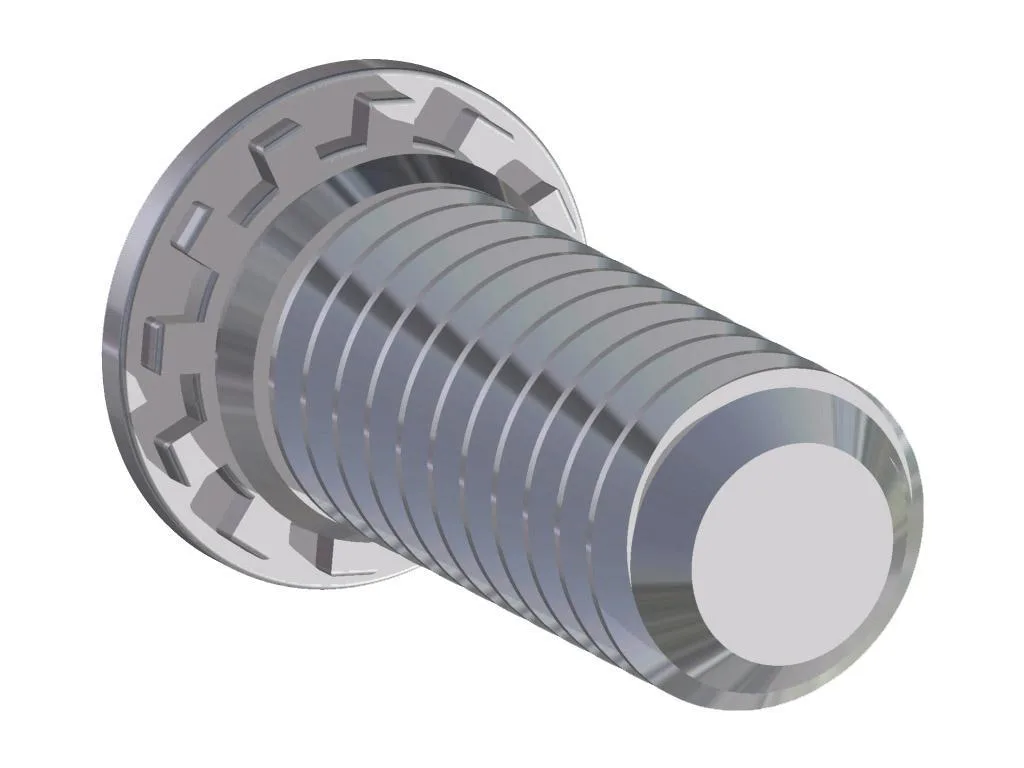

Lisovací šroub.
S-FH - ocel pozinkovaná
S-FHS - nerez serie 300
S-FH4 - nerez serie 400
S-FHA - hliník

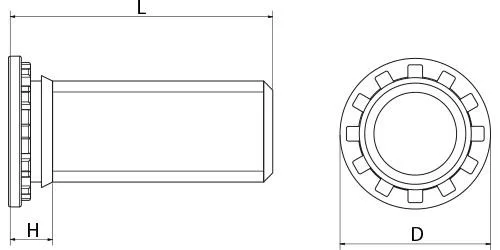

Značení rozměrů:
S min - minimální tloušťka plechu
d - průměr otvoru
m - minimální vzdálenost od středu otvoru k okraji plechu
Pro výběr nářadí k aplikaci lisovacích prvků klikněte zde.
|
Závit |
L±0,4 |
D±0,4 |
Hmax |
Smin |
d+0,08/-0 |
m |
S-FH Ocel |
S-FHS Nerez serie 300 |
S-FH4 Nerez serie 400 |
S-FHA Hliník |
|
M2 |
6 |
3,5 |
1,95 |
1,0 |
2,0 |
5,2 |
6212002006 |
6222002006 |
6232012006 |
6202002006 |
|
8 |
6212002008 |
6222002008 |
6232012008 |
6202002008 |
||||||
|
10 |
6212002010 |
6222002010 |
6232012010 |
6202002010 |
||||||
|
12 |
6212002012 |
6222002012 |
6232012012 |
6202002012 |
||||||
|
15 |
6212002015 |
6222002015 |
6232012015 |
6202002015 |
||||||
|
16 |
6212002016 |
6222002016 |
6232012016 |
6202002016 |
||||||
|
18 |
6212002018 |
6222002018 |
6232012018 |
6202002018 |
||||||
|
20 |
6212002020 |
6222002020 |
6232012020 |
6202002020 |
||||||
|
M2,5 |
6 |
4,1 |
1,95 |
1,0 |
2,5 |
5,4 |
6212002506 |
6222002506 |
6232012506 |
6202002506 |
|
8 |
6212002508 |
6222002508 |
6232012508 |
6202002508 |
||||||
|
10 |
6212002510 |
6222002510 |
6232012510 |
6202002510 |
||||||
|
12 |
6212002512 |
6222002512 |
6232012512 |
6202002512 |
||||||
|
15 |
6212002515 |
6222002515 |
6232012515 |
6202002515 |
||||||
|
18 |
6212002518 |
6222002518 |
6232012518 |
6202002518 |
||||||
|
20 |
6212002520 |
6222002520 |
6232012520 |
6202002520 |
||||||
|
M3 |
5 |
4,6 |
2,1 |
1,0 |
3,0 |
5,6 |
6212003005 |
6222003005 |
6232003005 |
6202003005 |
|
6 |
6212003006 |
6222003006 |
6232003006 |
6202003006 |
||||||
|
8 |
6212003008 |
6222003008 |
6232003008 |
6202003008 |
||||||
|
10 |
6212003010 |
6222003010 |
6232003010 |
6202003010 |
||||||
|
12 |
6212003012 |
6222003012 |
6232003012 |
6202003012 |
||||||
|
15 |
6212003015 |
6222003015 |
6232003015 |
6202003015 |
||||||
|
16 |
6212003016 |
6222003016 |
6232003016 |
6202003016 |
||||||
|
18 |
6212003018 |
6222003018 |
6232003018 |
6202003018 |
||||||
|
20 |
6212003020 |
6222003020 |
6232003020 |
6202003020 |
||||||
|
22 |
6212003022 |
6222003022 |
6232003022 |
6202003022 |
||||||
|
25 |
6212003025 |
6222003025 |
6232003025 |
6202003025 |
||||||
|
30 |
6212003030 |
6222003030 |
6232003030 |
6202003030 |
||||||
|
35 |
6212003035 |
6222003035 |
6232003035 |
6202003035 |
||||||
|
M3,5 |
8 |
5,3 |
2,2 |
1,0 |
3,5 |
6,4 |
6212003508 |
6222003508 |
6232003508 |
6202003508 |
|
10 |
6212003510 |
6222003510 |
6232003510 |
6202003510 |
||||||
|
12 |
6212003512 |
6222003512 |
6232003512 |
6202003512 |
||||||
|
15 |
6212003515 |
6222003515 |
6232003515 |
6202003515 |
||||||
|
16 |
6212003516 |
6222003516 |
6232003516 |
6202003516 |
||||||
|
20 |
6212003520 |
6222003520 |
6232003520 |
6202003520 |
||||||
|
25 |
6212003525 |
6222003525 |
6232003525 |
6202003525 |
||||||
|
M4 |
5 |
5,9 |
2,4 |
1,0 |
4,0 |
7,2 |
6212004005 |
6222004005 |
6232004005 |
6202004005 |
|
6 |
6212004006 |
6222004006 |
6232004006 |
6202004006 |
||||||
|
8 |
6212004008 |
6222004008 |
6232004008 |
6202004008 |
||||||
|
10 |
6212004010 |
6222004010 |
6232004010 |
6202004010 |
||||||
|
12 |
6212004012 |
6222004012 |
6232004012 |
6202004012 |
||||||
|
15 |
6212004015 |
6222004015 |
6232004015 |
6202004015 |
||||||
|
16 |
6212004016 |
6222004016 |
6232004016 |
6202004016 |
||||||
|
18 |
6212004018 |
6222004018 |
6232004018 |
6202004018 |
||||||
|
20 |
6212004020 |
6222004020 |
6232004020 |
6202004020 |
||||||
|
22 |
6212004022 |
6222004022 |
6232004022 |
6202004022 |
||||||
|
25 |
6212004025 |
6222004025 |
6232004025 |
6202004025 |
||||||
|
28 |
6212004028 |
6222004028 |
6232004028 |
6202004028 |
||||||
|
30 |
6212004030 |
6222004030 |
6232004030 |
6202004030 |
||||||
|
35 |
6212004035 |
6222004035 |
6232004035 |
6202004035 |
||||||
|
38 |
6212004038 |
6222004038 |
6232004038 |
6202004038 |
||||||
|
40 |
6212004040 |
6222004040 |
6232004040 |
6202004040 |
||||||
|
45 |
6212004045 |
6222004045 |
6232004045 |
6202004045 |
||||||
|
50 |
6212004050 |
6222004050 |
6232004050 |
6202004050 |
||||||
|
M5 |
6 |
6,5 |
2,7 |
1,0 |
5,0 |
7,2 |
6212005006 |
6222005006 |
6232005006 |
6202005006 |
|
8 |
6212005008 |
6222005008 |
6232005008 |
6202005008 |
||||||
|
10 |
6212005010 |
6222005010 |
6232005010 |
6202005010 |
||||||
|
12 |
6212005012 |
6222005012 |
6232005012 |
6202005012 |
||||||
|
15 |
6212005015 |
6222005015 |
6232005015 |
6202005015 |
||||||
|
16 |
6212005016 |
6222005016 |
6232005016 |
6202005016 |
||||||
|
18 |
6212005018 |
6222005018 |
6232005018 |
6202005018 |
||||||
|
20 |
6212005020 |
6222005020 |
6232005020 |
6202005020 |
||||||
|
22 |
6212005022 |
6222005022 |
6232005022 |
6202005022 |
||||||
|
25 |
6212005025 |
6222005025 |
6232005025 |
6202005025 |
||||||
|
28 |
6212005028 |
6222005028 |
6232005028 |
6202005028 |
||||||
|
30 |
6212005030 |
6222005030 |
6232005030 |
6202005030 |
||||||
|
M5 |
35 |
6,5 |
2,7 |
1,0 |
5,0 |
7,2 |
6212005035 |
6222005035 |
6232005035 |
6202005035 |
|
38 |
6212005038 |
6222005038 |
6232005038 |
6202005038 |
||||||
|
40 |
6212005040 |
6222005040 |
6232005040 |
6202005040 |
||||||
|
45 |
6212005045 |
6222005045 |
6232005045 |
6202005045 |
||||||
|
50 |
6212005050 |
6222005050 |
6232005050 |
6202005050 |
||||||
|
M6 |
8 |
8,2 |
3,0 |
1,6 |
6,0 |
7,9 |
6212006008 |
6222006008 |
6232006008 |
6202006008 |
|
10 |
6212006010 |
6222006010 |
6232006010 |
6202006010 |
||||||
|
12 |
6212006012 |
6222006012 |
6232006012 |
6202006012 |
||||||
|
15 |
6212006015 |
6222006015 |
6232006015 |
6202006015 |
||||||
|
16 |
6212006016 |
6222006016 |
6232006016 |
6202006016 |
||||||
|
18 |
6212006018 |
6222006018 |
6232006018 |
6202006018 |
||||||
|
20 |
6212006020 |
6222006020 |
6232006020 |
6202006020 |
||||||
|
22 |
6212006022 |
6222006022 |
6232006022 |
6202006022 |
||||||
|
25 |
6212006025 |
6222006025 |
6232006025 |
6202006025 |
||||||
|
28 |
6212006028 |
6222006028 |
6232006028 |
6202006028 |
||||||
|
30 |
6212006030 |
6222006030 |
6232006030 |
6202006030 |
||||||
|
35 |
6212006035 |
6222006035 |
6232006035 |
6202006035 |
||||||
|
38 |
6212006038 |
6222006038 |
6232006038 |
6202006038 |
||||||
|
40 |
6212006040 |
6222006040 |
6232006040 |
6202006040 |
||||||
|
45 |
6212006045 |
6222006045 |
6232006045 |
6202006045 |
||||||
|
50 |
6212006050 |
6222006050 |
6232006050 |
6202006050 |
||||||
|
M8 |
8 |
9,6 |
3,7 |
2,4 |
8,0 |
9,6 |
6212008008 |
6222008008 |
6232008008 |
6202008008 |
|
10 |
6212008010 |
6222008010 |
6232008010 |
6202008010 |
||||||
|
12 |
6212008012 |
6222008012 |
6232008012 |
6202008012 |
||||||
|
15 |
6212008015 |
6222008015 |
6232008015 |
6202008015 |
||||||
|
16 |
6212008016 |
6222008016 |
6232008016 |
6202008016 |
||||||
|
18 |
6212008018 |
6222008018 |
6232008018 |
6202008018 |
||||||
|
20 |
6212008020 |
6222008020 |
6232008020 |
6202008020 |
||||||
|
22 |
6212008022 |
6222008022 |
6232008022 |
6202008022 |
||||||
|
25 |
6212008025 |
6222008025 |
6232008025 |
6202008025 |
||||||
|
28 |
6212008028 |
6222008028 |
6232008028 |
6202008028 |
||||||
|
30 |
6212008030 |
6222008030 |
6232008030 |
6202008030 |
||||||
|
35 |
6212008035 |
6222008035 |
6232008035 |
6202008035 |
||||||
|
38 |
6212008038 |
6222008038 |
6232008038 |
6202008038 |
||||||
|
40 |
6212008040 |
6222008040 |
6232008040 |
6202008040 |
||||||
|
45 |
6212008045 |
6222008045 |
6232008045 |
6202008045 |
||||||
|
50 |
6212008050 |
6222008050 |
6232008050 |
6202008050 |
